Поставщик
|
Edmund Optics |
|
Артикул
|
15-627 |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
8.5 мм |
|
Числовая апертура
|
f/2.8 |
|
Серия объектива
|
Cw |
|
Horizontal Field of View, 1/2.5" Sensor
|
82.9mm - 39.4° |
|
RoHS
|
Compliant |
|
Horizontal Field of View, 1/3" Sensor
|
67.6mm - 32.6° |
|
Horizontal Field of View, 1/4" Sensor
|
50.0mm - 24.4° |
|
Maximum Distortion
|
-18.51 |
|
Coating Specification
|
425 - 675nm BBAR |
|
Filter Thread
|
M30.5 x 0.5 (Female) |
|
Length (mm)
|
38.98 |
|
Maximum Diameter (mm)
|
37.77 |
|
Maximum Rear Protrusion (mm)
|
0.6 |
|
Number of Elements (Groups)
|
6 (5) |
|
Iris Option
|
Fixed |
|
Mount
|
C-Mount |
|
Type
|
Fixed Focal Length Lens |
|
Note
|
C-Mount compatible with O-ring 25mm ID x 2mm |
|
Horizontal Field of View, 1/2" Sensor
|
92.5mm - 43.6° |
|
Horizontal Field of View, 1/1.8" Sensor
|
105.7mm - 49.2° |
|
Horizontal Field of View, 2/3" Sensor
|
134.6mm - 60.6° |
|
Field of View at Max Sensor Format
|
Horizontal: 134.8mm - 60.65°Vertical: 95.9mm - 45.0°Diagonal: 182.8mm - 77.0° |
|
Primary Magnification PMAG
|
-0.0735 |
|
Image Space Principal Plane (mm)
|
6.67 |
|
Object Space Principal Plane (mm)
|
18.72 |
|
Exit Pupil Position (mm)
|
-12.12 |
|
Entrance Pupil Position (mm)
|
12.86 |
|
Numerical Aperture NA, Object Side
|
0.0128 |
|
Maximum Image Circle (mm)
|
11 |
|
Working Distance (mm)
|
100 - &infin |
|
Aperture (f/#)
|
f/2.8 |
|
Maximum Sensor Format
|
2/3" |
|
Focal Length FL (mm)
|
8.50 |
Описание

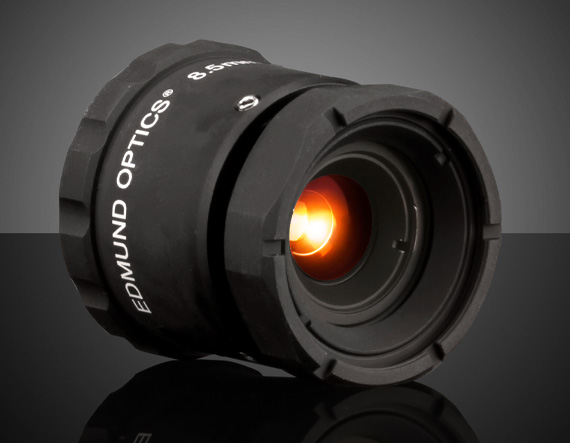

Объектив Cw серии с фокусным расстоянием 8.5 мм и апертурой f/2.8 предназначен для широкоугольных систем машинного зрения, где требуется сочетание компактности, хорошей светосилы и высокой стабильности изображения. Фокус 8.5 мм обеспечивает достаточно широкое поле зрения, позволяя контролировать несколько объектов или широкие участки сцены, а апертура f/2.8 даёт возможность работать при умеренном освещении и использовать короткие выдержки. Серия Cw ориентирована на стабильное качество изображения с учётом требований промышленной эксплуатации.
Оптическая схема обеспечивает высокое разрешение и контролируемый уровень аберраций по всему полю кадра, а механический корпус рассчитан на длительную работу при вибрациях и температурных колебаниях. Объектив может использоваться как базовый инструмент в системах технического зрения, где требуется надёжная, предсказуемая оптика для повседневных задач контроля качества.
Характеристики
- Фиксированное фокусное расстояние 8.5 мм.
- Апертура f/2.8.
- Широкое поле зрения для обзорных задач.
- Высокое разрешение и стабильное качество изображения.
- Промышленный корпус, устойчивый к внешним воздействиям.
- Подходит для длительной эксплуатации на производстве.
- Совместимость с промышленными камерами машинного зрения.
Отрасли применения
- Обзорные системы контроля на конвейерах.
- Системы машинного зрения общего назначения.
- Мониторинг и визуальный контроль технологических процессов.
- Лабораторные стенды по техническому зрению.
- Учебные комплексы по промышленной оптике.
- Прототипирование систем визуального контроля.
