Поставщик
|
Edmund Optics |
|
Артикул
|
86-601 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
8.5 мм |
|
Числовая апертура
|
f/2.8 |
|
Серия объектива
|
Ci |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Передний диаметр (мм)
|
22 |
|
Вес (г)
|
34 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Количество элементов (групп)
|
7 (5) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
33.98 |
|
Передняя резьба
|
M22.0 x 0.5 (Male) |
|
Резьба фильтра
|
M30.5 x 0.5 with required adapter #89-932 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
128.6mm - 60.6° |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
47.8mm - 24.4° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
64.6mm - 32.6° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
79.2mm - 39.5° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
88.3mm - 43.6° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
101.0mm - 49.2° |
|
Диаметр (мм)
|
26.5 |
|
Покрытие
|
425 - 675nm BBAR |
|
Рабочее расстояние (мм)
|
100 - &infin |
|
Апертура (f / #)
|
f/2.8 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
128.6mm - 60.6° |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
8.50 |
Описание

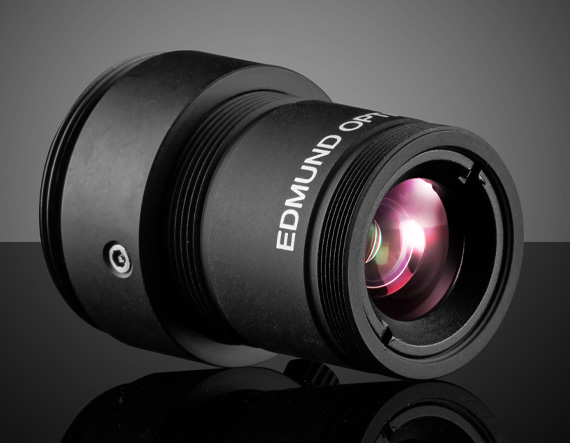

Объектив Ci серии с фокусным расстоянием 8.5 мм и высокой светосилой f/2.8 предназначен для широкоугольных систем машинного зрения, работающих при ограниченном освещении или с высокими требованиями к скорости съёмки. Большая апертура обеспечивает яркое изображение, позволяет уменьшать выдержку и снижает влияние шумов камеры, сохраняя при этом широкое поле зрения, характерное для фокуса 8.5 мм. Оптическая часть базируется на высококачественной схеме C серии с низкой вариативностью параметров между объективами.
Компактный корпус Ci серии рассчитан на массовую интеграцию: он легче и меньше классических C объективов, но сохраняет регулируемую и фиксируемую фокусировку, что удобно при конфигурировании систем. Фиксированная апертура упрощает конструкцию и обеспечивает воспроизводимость характеристик при серийном применении. Объектив 8.5 мм f/2.8 идеально подходит для встроенных и многоканальных систем, где важны широкое поле, высокая светосила и небольшой форм-фактор.
Характеристики
- Фокусное расстояние 8.5 мм.
- Светосильная апертура f/2.8 (фиксированная).
- Широкое поле зрения для обзорных задач.
- Оптика C серии в компактной механике Ci.
- Регулируемый и блокируемый фокус.
- Подходит для сенсоров до 2/3\" и до 7,5 Мп.
- Оптимизирован для работы при низком освещении.
Отрасли применения
- Системы машинного зрения в условиях недостаточной подсветки.
- Высокоскоростная инспекция на конвейерах.
- Встраиваемые камеры и диагностические модули.
- Лабораторные и биомедицинские системы визуализации.
- Учебные и демонстрационные комплексы по машинному зрению.
- OEM-решения с требованиями по компактности и яркости.
