Поставщик
|
Edmund Optics |
|
Артикул
|
36-839 |
|
Серия
|
Cr |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Числовая апертура
|
f/1.8 |
|
Фокусное расстояние
|
8.5 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Передний диаметр (мм)
|
26 |
|
Вес (г)
|
60 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Количество элементов (групп)
|
7 (5) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
35.40 |
|
Передняя резьба
|
M25.5 x 0.5 (Male) |
|
Резьба фильтра
|
M30.5 x 0.5 with required adapter #89-942 |
|
Горизонтальное поле зрения, датчик 2/3 "
|
128.6mm - 60.6° |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
47.8mm - 24.4° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
64.6mm - 32.6° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
79.2mm - 39.5° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
88.3mm - 43.6° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
101.0mm - 49.2° |
|
Диаметр (мм)
|
33.8 |
|
Покрытие
|
425 - 675nm BBAR |
|
Рабочее расстояние (мм)
|
100 - &infin |
|
Апертура (f / #)
|
f/1.8 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
128.6mm - 60.6° |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
8.50 |
Описание

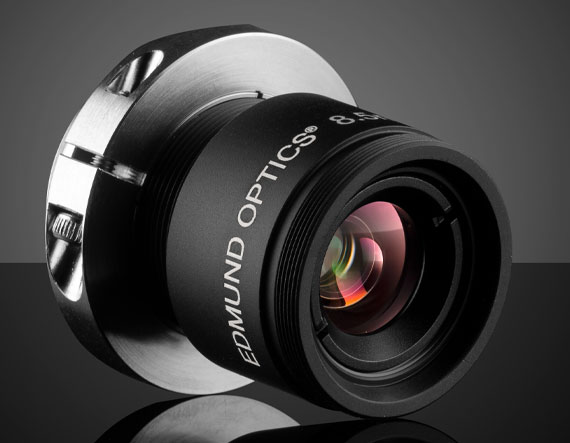

Объектив Cr серии с фиксированным фокусным расстоянием 8,5 мм и апертурой f/1.8 предназначен для машинного зрения и других калиброванных систем формирования изображений. Постоянное фокусное расстояние упрощает построение стабильной оптической схемы, а фиксированная диафрагма исключает случайное изменение экспозиции и геометрии изображения при эксплуатации.
Оптическая система рассчитана на сенсоры формата до 2/3 дюйма и формирует максимальный круг изображения 11 мм. Для этого варианта заявлена максимальная геометрическая дисторсия −18,51%, поэтому при измерениях, роботизированном позиционировании и стереозрении следует учитывать коррекцию и калибровку камеры. На рабочем расстоянии от 100 мм до бесконечности объектив обеспечивает широкий охват сцены; горизонтальное поле зрения на сенсоре 2/3 дюйма составляет 128,6 мм, а горизонтальный угол — 60,6°.
Корпус диаметром 33,8 мм и длиной 35,4 мм рассчитан на интеграцию в компактные узлы. Склеенная оптика и фиксирующий зажим C-Mount помогают сохранять взаимное положение элементов при вибрациях и ударах, что важно для систем, где требуется стабильное соответствие «объект—изображение». Просветляющее покрытие BBAR в диапазоне 425–675 нм подходит для видимого спектра; при установке фильтров предусмотрена резьба M30.5 × 0.50 и адаптер с M25.5 × 0.5 (внутренняя резьба).
Характеристики
- Тип: объектив с фиксированным фокусным расстоянием Cr серии
- Фокусное расстояние: 8,5 мм
- Максимальная относительная апертура: f/1.8
- Тип диафрагмы: фиксированная
- Крепление: резьбовое C-Mount
- Совместимый формат сенсора: до 2/3 дюйма
- Максимальный круг изображения: 11 мм
- Диапазон рабочих расстояний: 100 мм — бесконечность
- Максимальная геометрическая дисторсия: −18,51%
- Спектральный диапазон покрытия: 425–675 нм
- Покрытие: BBAR, широкополосное
- Габариты: Ø33,8 × 35,4 мм
- Диаметр фильтровой резьбы: M30.5 × 0.50
- Масса: 60 г
Отрасли применения
- Машинное зрение и автоматизированный визуальный контроль
- Робототехника, навигация и позиционирование объектов
- Сенсорные системы и техническое наблюдение
- Измерительные и калиброванные системы обработки изображений
- Системы восприятия для автономных транспортных средств
