Поставщик
|
Edmund Optics |
|
Артикул
|
15-625 |
|
Серия
|
Cw |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Числовая апертура
|
f/1.3 |
|
Фокусное расстояние
|
8.5 мм |
|
Horizontal Field of View, 1/2.5" Sensor
|
82.9mm - 39.4° |
|
RoHS
|
Compliant |
|
Horizontal Field of View, 1/3" Sensor
|
67.6mm - 32.6° |
|
Horizontal Field of View, 1/4" Sensor
|
50.0mm - 24.4° |
|
Maximum Distortion
|
-18.51 |
|
Coating Specification
|
425 - 675nm BBAR |
|
Filter Thread
|
M30.5 x 0.5 (Female) |
|
Length (mm)
|
38.98 |
|
Maximum Diameter (mm)
|
37.77 |
|
Maximum Rear Protrusion (mm)
|
0.6 |
|
Number of Elements (Groups)
|
6 (5) |
|
Iris Option
|
Fixed |
|
Mount
|
C-Mount |
|
Type
|
Fixed Focal Length Lens |
|
Note
|
C-Mount compatible with O-ring 25mm ID x 2mm |
|
Horizontal Field of View, 1/2" Sensor
|
92.5mm - 43.6° |
|
Horizontal Field of View, 1/1.8" Sensor
|
105.7mm - 49.2° |
|
Horizontal Field of View, 2/3" Sensor
|
134.6mm - 60.6° |
|
Field of View at Max Sensor Format
|
Horizontal: 134.8mm - 60.65°Vertical: 95.9mm - 45.0°Diagonal: 182.8mm - 77.0° |
|
Primary Magnification PMAG
|
-0.0735 |
|
Image Space Principal Plane (mm)
|
6.67 |
|
Object Space Principal Plane (mm)
|
18.72 |
|
Exit Pupil Position (mm)
|
-12.12 |
|
Entrance Pupil Position (mm)
|
12.86 |
|
Numerical Aperture NA, Object Side
|
0.0276 |
|
Maximum Image Circle (mm)
|
11 |
|
Working Distance (mm)
|
100 - &infin |
|
Aperture (f/#)
|
f/1.3 |
|
Maximum Sensor Format
|
2/3" |
|
Focal Length FL (mm)
|
8.50 |
Описание

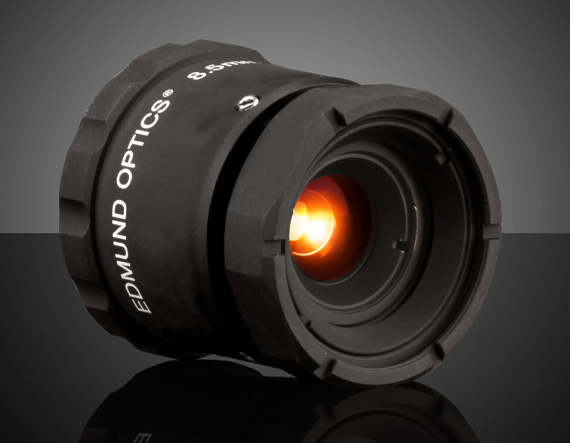

Объектив 15-625 компании Edmund Optics имеет постоянное (не переключаемое) фокусное расстояние 8.5 мм и относительное отверстие f/1.3.
Относительное отверстие (диафрагменное число, записываемое как f/число) показывает, насколько широко раскрыт входной зрачок объектива по сравнению с его фокусным расстоянием: чем меньше это число, тем больше света объектив способен собрать за то же время и тем ярче получается изображение при слабой освещённости, но тем меньше глубина резкости (то есть диапазон расстояний, на которых объект остаётся в фокусе одновременно).
Объектив с фиксированным фокусным расстоянием (без возможности зумирования, то есть плавного изменения увеличения) обычно даёт более высокое качество изображения и меньше геометрических искажений, чем зум-объектив того же класса, поскольку его оптическая схема оптимизирована только под одно конкретное увеличение, а не под целый диапазон.
Такие объективы устанавливают в камеры машинного зрения для промышленного контроля качества, считывания маркировки и автоматизированного визуального контроля на производственной линии, где рабочее расстояние до объекта заранее известно и не меняется.
Малое диафрагменное число f/1.3 говорит о широко раскрытом входном отверстии этого объектива — он собирает заметно больше света, чем объектив с типичным значением f/4–f/8, что делает его пригодным для съёмки при слабой освещённости или с очень короткой выдержкой.
Характеристики
- Артикул: 15-625; производитель: Edmund Optics
- Тип: объектив с фиксированным фокусным расстоянием
- Серия: Cw
- Фокусное расстояние: 8.5 мм
- Относительное отверстие: f/1.3
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
