Поставщик
|
Edmund Optics |
|
Артикул
|
58-000 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
8.5 мм |
|
Серия объектива
|
C |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Вес (г)
|
80 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Variable |
|
Стиль
|
VIS |
|
Внешний диаметр (мм)
|
32.0 |
|
Числовая апертура NA, сторона объекта
|
0.003 |
|
Количество элементов (групп)
|
7 (5) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
34.50 |
|
Резьба фильтра
|
M25.5 x 0.5 (Female) |
|
Горизонтальное поле зрения, датчик 2/3 "
|
128.6mm - 60.6° |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
47.8mm - 24.4° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
64.6mm - 32.6° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
79.2mm - 39.5° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
88.3mm - 43.6° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
101.0mm - 49.2° |
|
Покрытие
|
425 - 675nm BBAR |
|
Рабочее расстояние (мм)
|
100 - &infin |
|
Апертура (f / #)
|
f/1.3 - f/16 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
128.6mm - 60.6° |
|
Максимальный формат сенсора
|
2/3" |
|
Фокусное расстояние FL (мм)
|
8.50 |
Описание

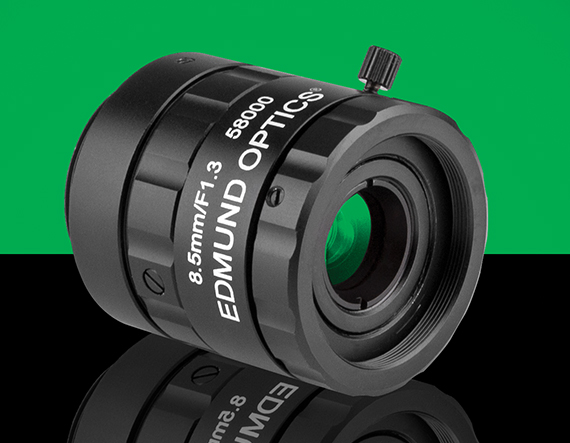

Объектив C серии Edmund Optics с фиксированным фокусным расстоянием 8,5 мм предназначен для использования в системах машинного зрения и технического контроля, где требуется стабильная геометрия изображения и воспроизводимые оптические параметры. Конструкция объектива рассчитана на работу с промышленными камерами с байонетом C, обеспечивая согласование оптического разрешения с разрешением современных матриц и оптимизированную работу в видимом спектральном диапазоне. Геометрия оптической схемы подобрана таким образом, чтобы минимизировать дисторсию и удерживать высокую резкость в центральной и периферийной зоне поля изображения, что делает объектив пригодным для измерительных и инспекционных задач.
Механическая часть объектива выполнена в промышленном исполнении с возможностью надежной фиксации фокусировки и, при наличии, диафрагмы, что предотвращает смещение настроек при вибрациях и длительной эксплуатации. Корпус рассчитан на монтаж в ограниченном пространстве и интеграцию в камеры и оптические модули, устанавливаемые на производственных линиях, роботизированных манипуляторах и в стационарных установках. Использование просветляющих покрытий на оптических поверхностях позволяет снизить потери на отражение и повысить контраст изображения при работе с разными типами подсветки, включая прямую, боковую и отраженную.
Характеристики
- Серия: C серия
- Фокусное расстояние: 8,5 мм
- Тип объектива: с фиксированным фокусным расстоянием
- Крепление к камере: байонет C (стандарт промышленного видения)
- Оптимизация: для систем машинного зрения и технического контроля
- Коррекция дисторсии: пониженный уровень геометрических искажений
- Конструкция: металлический корпус промышленного назначения
- Совместимость: промышленные камеры с сенсорами малого и среднего формата
- Рабочий спектральный диапазон: видимая область (при стандартной конфигурации)
- Возможность фиксации настроек фокуса и диафрагмы (при наличии соответствующего узла)
Отрасли применения
- Промышленное машинное зрение на производственных линиях
- Системы автоматической инспекции геометрии и поверхности изделий
- Контроль сборки и позиционирования компонентов
- Сортировочные и упаковочные комплексы
- Интеграция в робототехнические комплексы и системы наведения
- Оборудование для контроля печатных плат и электронных компонентов
- Проверка маркировки, штрихкодов и двумерных кодов
- Оптоэлектронные стенды и лабораторные установки технического зрения
