Поставщик
|
Edmund Optics |
|
Артикул
|
69-255 |
|
Серия
|
Red |
|
Покрытие
|
425 - 675nm BBAR |
|
Крепление
|
M12 |
|
Фокусное расстояние
|
8 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
184.6mm - 25.9° |
|
ИК-фильтр
|
Нет |
|
Вес (г)
|
5 |
|
Тип
|
M12 Imaging Lens |
|
Разрешение по оси
|
145 lp/mm @ 20% Contrast |
|
Разрешение, полное поле
|
125 lp/mm @ 20% Contrast |
|
Внешний диаметр (мм)
|
14.0 |
|
Числовая апертура NA, сторона объекта
|
0.004 |
|
Количество элементов (групп)
|
6 (5) |
|
Крепление
|
M12 x 0.5 (S-Mount) |
|
Длина (мм)
|
15.00 |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
249.6mm - 34.5° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
341.7mm - 46.1° |
|
Искажение (%)
|
-10 Diagonal @ Full Field |
|
Покрытие
|
425 - 675nm BBAR |
|
Максимальный формат сенсора
|
1/2" |
|
Рабочее расстояние (мм)
|
400 - &infin |
|
Апертура (f / #)
|
f/2.5 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
341.7mm - 46.1° |
|
Стиль
|
VIS |
|
Фокусное расстояние FL (мм)
|
8.00 |
Описание

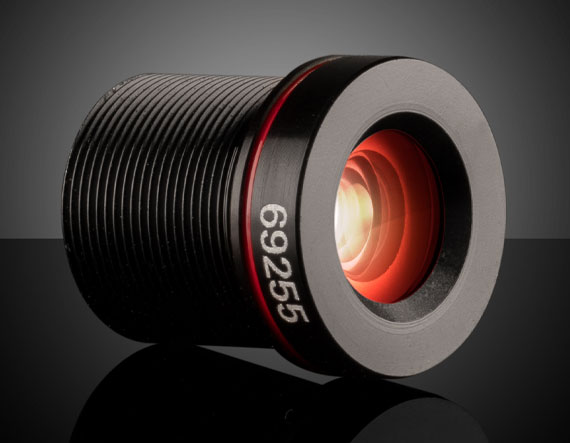

Назначение изделия Объектив Red с креплением M12, фокусное расстояние: 8.0 мм связано с работой оптической измерительной установки. При подборе этого исполнения определяющими остаются фактические параметры, указанные в исходной спецификации, и требования сопрягаемых элементов.
Оптическая схема формирует действительное изображение на светочувствительной матрице. Фокусное расстояние определяет масштаб сцены при фиксированной дистанции, а относительное отверстие задаёт компромисс между светосилой и глубиной резкости. При подборе учитывают размер сенсора, разрешение пикселей, рабочую дистанцию и допустимое виньетирование.
Фокусное расстояние 8 мм определяет поле зрения при данном размере матрицы: при одинаковой дистанции объектив с большим фокусным расстоянием охватывает более узкую область, поэтому выбор этой величины связан с требуемым масштабом детали на изображении.
Сравнительно короткое фокусное расстояние полезно, когда камера находится близко к крупному объекту или должна охватывать широкую область конвейера; при этом особое внимание уделяется краевым искажениям и достаточной глубине резкости.
Посадочный интерфейс M12 характерен для компактных камерных модулей; перед закупкой сверяют резьбовое соединение, задний рабочий отрезок и доступный диапазон фокусировки, поскольку одинаковая резьба не означает одинаковую оптическую совместимость.
Характеристики
- Артикул изделия: 69-255.
- Назначение и исполнение: Объектив Red с креплением M12, фокусное расстояние: 8.0 мм.
- Фокусное расстояние: 8.0 мм.
Для настройки камеры необходимо согласовать положение плоскости объекта, расстояние до матрицы и световой режим. Уменьшение относительного отверстия обычно увеличивает глубину резкости, но требует более длительной экспозиции или усиленного освещения; открытая диафрагма полезна при слабом свете, однако повышает требования к фокусировке.
После установки объектива оценивают равномерность резкости по полю, наличие затемнения по краям и достаточность освещения в расчётной рабочей точке. Для метрологических задач калибровку проводят совместно с камерой, а не только по паспортному фокусному расстоянию.
Отрасли применения
- Машинное зрение: контроль наблюдаемых параметров в ходе наладки, обслуживания или периодической калибровки системы.
- метрологическая видеосъёмка: использование изделия в контролируемом оптическом тракте, где требуется согласование параметров измерительного сигнала и геометрии установки.
- автоматическая сортировка деталей: интеграция компонента в технологическое оборудование с подбором монтажных интерфейсов и условий эксплуатации.
- лабораторная регистрация изображений: проверка измерительной схемы на конкретных образцах с фиксацией настроек и воспроизводимых результатов.
- контроль кромок и поверхностей.: оснащение лабораторного стенда с учётом требуемого положения оптических или механических элементов.
При выборе конкретного исполнения необходимо соотнести параметры фокусное расстояние: 8.0 мм с требуемым полем, спектральной областью или посадочным размером установки. Значения, не приведённые в исходных данных, включая предельные нагрузки и показатели точности, не следует считать подтверждёнными без индивидуального паспорта.
