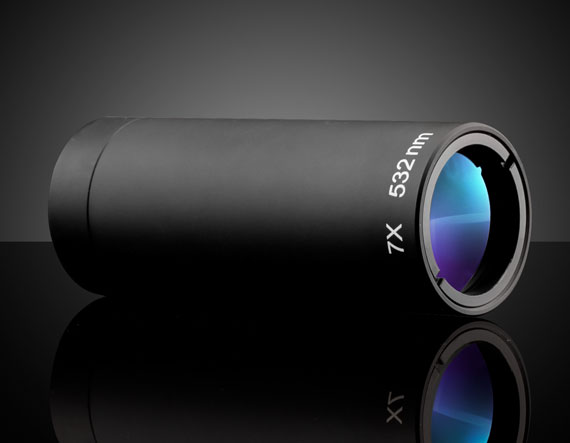

Расширитель пучка Scorpii™ для Nd:YAG лазеров, расширение луча: 7X, рабочая длина волны: 532 нм

Описание

Расширитель лазерного пучка Scorpii™ представляет собой прецизионную многолинзовую оптическую сборку, спроектированную специально для работы с твердотельными Nd:YAG лазерами и их гармониками. Конструктивно устройство реализует телескопическую схему, в которой входной узкий коллимированный пучок проходит через систему линз, увеличивающих его диаметр в заданное число раз при сохранении коллимации и минимальном внесении волновых искажений. Увеличение диаметра пучка обратно пропорционально уменьшает его угловую расходимость, что особенно важно при передаче лазерного излучения на значительные расстояния или при последующей фокусировке в минимальное пятно с помощью объектива — чем шире пучок на входе фокусирующей линзы, тем меньше размер получаемого фокального пятна при том же фокусном расстоянии. Оптимизация оптической схемы под рабочую длину волны 532 нанометра, соответствующую второй гармонике Nd:YAG лазера, позволяет подобрать оптимальные просветляющие покрытия и стекла с учётом реальных требований по лучевой стойкости, необходимых для работы с интенсивным зелёным лазерным излучением.

Характеристики

• Тип устройства: телескопический расширитель лазерного пучка
• Модельная линейка: Scorpii™
• Кратность расширения луча: 7X
• Рабочая длина волны: 532 нм
• Оптимизация: под Nd:YAG лазеры (вторая гармоника)

Отрасли применения

Расширители пучка данного типа применяются в промышленных лазерных системах маркировки, резки и сварки на основе Nd:YAG лазеров, в научных лабораториях для прецизионной фокусировки зелёного лазерного излучения, а также в системах лазерной локации и дальнометрии, где важна минимальная расходимость пучка на большом расстоянии. Используются при модернизации лазерных установок для повышения качества фокусировки и увеличения плотности энергии в рабочей точке.

Описание семейства продуктов

• Просветляющее покрытие для лазера Nd:YAG с длинами волн: 355 нм, 532 нм и 1064 нм.
• Доступно фиксированное увеличение от 2X до 10X
• Предназначен для OEM-интеграции без корректировки отклонений.

TECHSPEC^® Scorpii™ Nd:YAG предназначены для таких приложений расширения луча, как лазерная гравировка и обработка материалов. Эти расширители луча имеют антибликовое покрытие и высокие коэффициенты пропускания. Эти расширители луча доступны с несколькими фиксированными увеличениями от 2X до 10X с резьбой M22 x 0,75. Расширители луча TECHSPEC Scorpii Nd:YAG — это экономичное решение для системной интеграции. Эти расширители луча, идеально подходящие для OEM-производителей, позволяют быстро укладываться в сроки изготовления прототипов и применения.

Примечание. Это семейство продуктов ранее называлось TECHSPEC LCht Fixed YAG Beam Expanders.

Также доступны комплекты расширителей луча TECHSPEC Scorpii™ Nd:YAG. Для гелий-неоновых лазеров доступны расширители пучка TECHSPEC Arcturus™ HeNe. Для приложений, в которых приемлема вращающаяся оптика, доступны линейные расширители луча TECHSPEC Vega™ и широкополосные расширители луча TECHSPEC Vega™. Для приложений с более высокой точностью, где необходима скользящая оптика, см. наши расширители линейного луча TECHSPEC Draconis® Nd:YAG лазера или широкополосные расширители луча TECHSPEC Draconis™. Для широкополосных или сверхбыстрых приложений доступны расширители отражающего луча TECHSPEC Canopus™.

Версии на 532 нм совместимы с популярными лазерными приложениями с длиной волны 530 нм, а версии на 1 064 нм идеально подходят для использования с лазерными приложениями на 1 060 нм, 1 070 нм и 1 075 нм.
