Поставщик
|
Edmund Optics |
|
Артикул
|
43-480 |
|
Тип линз
|
конденсорные, асферические |
|
Покрытие
|
без покрытия |
|
Фокусное расстояние
|
5-50 мм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
7 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Сопряженное расстояние
|
Infinite |
|
Диапазон длин волн (нм)
|
350 - 2000 |
|
Форма задней поверхности
|
Plano |
|
Радиус R2 (мм)
|
Plano |
|
Рабочая температура (° C)
|
<300 |
|
f / #
|
0.86 |
|
Скос
|
Protective bevel as needed |
|
Качество поверхности
|
80-50 |
|
Подложка
|
Float Glass |
|
Покрытие
|
Uncoated |
|
Толщина центра CT (мм)
|
3.40 ±0.2 |
|
Допуск фокусного расстояния (%)
|
±7 |
|
Числовая апертура NA
|
0.58 |
|
Эффективное фокусное расстояние EFL (мм)
|
6.00 |
|
Диаметр (мм)
|
7.00 |
Описание
Плоско-выпуклая асферическая конденсорная линза предназначена для эффективного сбора и концентрации света в компактных оптических системах. Асферическая геометрия помогает уменьшать сферические аберрации и улучшать качество фокусировки по сравнению с обычными линзами аналогичного назначения. Такой компонент особенно полезен, когда нужно получить сильную концентрацию света в небольшом пятне или максимально эффективно собрать излучение от источника. Отсутствие покрытия делает линзу универсальной для общих задач, где не требуется специальная оптимизация под конкретную длину волны. Диаметр 7 мм и фокусное расстояние 6 мм указывают на миниатюрное исполнение, подходящее для небольших приборов, осветительных блоков и лабораторных макетов. Линза применяется в оптических системах, где требуется компактный, но эффективный концентрирующий элемент с хорошей управляемостью светового потока. Она помогает повысить плотность света в рабочей зоне и улучшить согласование между источником и приемной частью системы.
Характеристики
- Тип: плоско-выпуклая асферическая конденсорная линза.
- Диаметр: 7 мм.
- Фокусное расстояние: 6 мм.
- Покрытие: отсутствует.
- Назначение: концентрация и сбор света.
- Применение: конденсорные узлы, компактные осветители, лабораторные и измерительные системы.
Отрасли применения
Линза используется в приборостроении, фотонике, лабораторных установках, осветительных модулях и учебном оборудовании. Она подходит для компактных систем, где требуется эффективно собрать свет и направить его в небольшую область. Изделие полезно в оптических узлах с повышенными требованиями к концентрации излучения.
Описание семейства продуктов
- Формованные линзы для подсветки
- Асферический или сферический дизайн
- Высокая числовая апертура

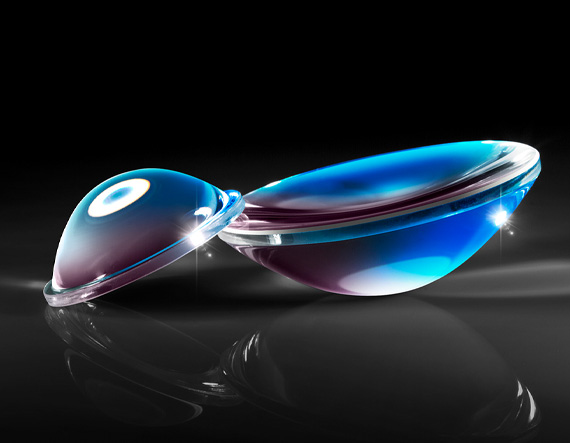

Конденсорные линзы представляют собой литые линзы, предназначенные для освещения. Обладая большой апертурой и коротким фокусным расстоянием, конденсорные линзы обычно используются в приложениях с излучателем-детектором, проекционных приложениях или в приложениях конденсационного освещения, таких как освещение Келера. Асферические конденсорные линзы отлиты на асферической поверхности и отшлифованы и отполированы на противоположной стороне, что обеспечивает превосходные характеристики. Конденсорные линзы Plano-Convex (PCX) отлиты на обеих поверхностях, что обеспечивает отличное соотношение цены и качества.
