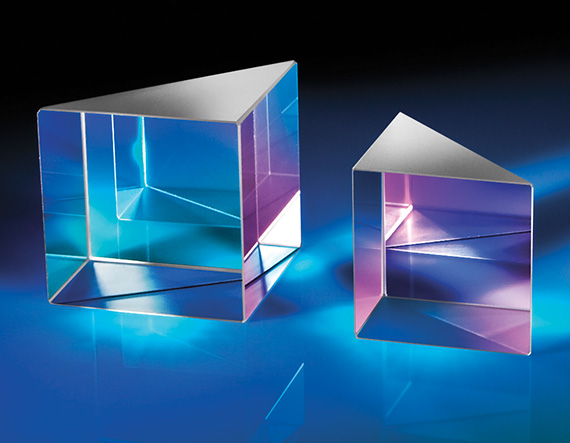

Прямая треугольная призма из N-BK7, жесткие допуски, алюминиевое покрытие для 425 - 675 нм (0°), длина катетов: 7 мм

Описание

Прямая треугольная призма из оптического стекла N-BK7 с алюминиевым покрытием на гипотенузной грани представляет собой отражающий элемент, использующий комбинацию преломления при входе и выходе излучения через катетные грани и металлического отражения на покрытой гранью гипотенузе. Стекло N-BK7 — один из самых распространённых материалов оптического приборостроения, отличающийся хорошей однородностью, доступной обрабатываемостью и стабильными оптическими характеристиками в видимом и ближнем инфракрасном диапазоне. Нанесение алюминиевого покрытия на гипотенузную грань превращает призму, которая в непокрытом виде работала бы по принципу полного внутреннего отражения только в ограниченном диапазоне углов, в элемент с гарантированным отражением независимо от угла падения в пределах рабочего диапазона, что расширяет универсальность её использования в оптических схемах. Изготовление по жёстким допускам подразумевает повышенные требования к угловой точности граней и качеству их полировки, что критично при построении прецизионных схем изменения хода луча.

Характеристики

• Тип элемента: прямая треугольная призма (right angle prism)
• Материал: оптическое стекло N-BK7
• Отражающее покрытие: алюминиевое, для диапазона 425–675 нм при угле падения 0°
• Длина катетов: 7 мм
• Класс изготовления: жёсткие допуски (high precision)

Отрасли применения

Прямоугольные призмы с алюминиевым покрытием применяются для поворота или отклонения оптической оси на 90 или 180 градусов в компактных оптических системах, где требуется свернуть оптический тракт без потери изображения, например в перископических системах, видоискателях и компактных объективах. Малый размер катетов в 7 мм делает элемент удобным для миниатюрных оптических модулей, встраиваемых камер и портативных приборов. Алюминиевое покрытие, обеспечивающее отражение независимо от угла падения, расширяет применимость призмы за пределы ограничений полного внутреннего отражения, что востребовано в юстировочных схемах с изменяемым углом падения луча. Такие призмы используются в лабораторной оптике, приборостроении, оптических прицелах и измерительных системах, где требуется компактное и надёжное изменение направления распространения света в видимом спектральном диапазоне.

Описание семейства продуктов

• Отклонение луча на 90°
• Изображение для левшей
• Низкий допуск на угловые секунды
• Доступны дополнительные параметры прямоугольной призмы

Прямые призмы обычно используются для искривления путей изображения или перенаправления света под углом 90°. Это создает левостороннее изображение, и в зависимости от ориентации призмы изображение может быть перевернутым или перевернутым. Призмы с прямым углом также можно использовать в комбинации для смещения изображения/луча. Прямоугольные призмы TECHSPEC® N-BK7 с высоким допуском имеют малый допуск на угловую секунду и изготовлены из прецизионного N-BK7 для использования в различных приложениях с видимым светом.
