Поставщик
|
Edmund Optics |
|
Артикул
|
85-103 |
|
Диаметр
|
25.4 мм (1") |
|
Покрытие
|
Ultrafast (760-840nm) |
|
Применение
|
для управления пучком, для сверхкоротких импульсов |
|
Тип покрытия
|
Dielectric |
|
Порог повреждения, импульсный
|
1000-on-1: >0.25 J/cm2 @ 800nm, 100fs, 100Hz |
|
Покрытие
|
Ultrafast (760-840nm) |
|
Расчетная длина волны DWL (нм)
|
800 |
|
Диаметр (мм)
|
25.40 +0.0/-0.1 |
|
Толщина (мм)
|
5.00 ±0.1 |
|
Допуск по толщине (мм)
|
±0.1 |
|
Угол падения (°)
|
45 |
|
Подложка
|
Fused Silica |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Плоскостность поверхности
|
λ/8 |
|
Стиль
|
Ultrafast |
|
Диапазон длин волн (нм)
|
760 - 840 |
|
Спецификация покрытия
|
Ravg >99% @ 760 - 840nm |
|
Задняя поверхность
|
Commercial Polish |
|
Долговечность
|
MIL-C-675A |
|
Чистая апертура (%)
|
>90 |
|
Параллельность (угл. мин)
|
<1 |
|
Типичные области применения
|
Ti:Sapphire 1st Harmonic |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
20-10 |
Описание

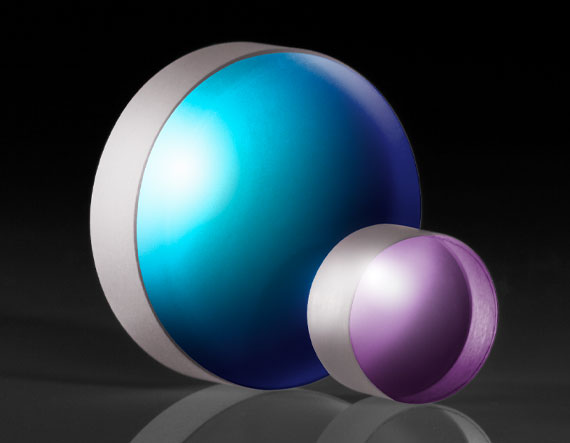

Диэлектрическое зеркало диаметром 25,4 мм предназначено для перенаправления фемтосекундных и пикосекундных импульсов в области 760–840 нм. В отличие от обычного высокоотражающего зеркала, его покрытие оптимизировано не только по коэффициенту отражения, но и по групповой задержке: малая дисперсия помогает ограничить растяжение импульса и сохранить временной профиль при прохождении многозеркальной схемы. Подложка из плавленого кварца толщиной около 5 мм сочетает хорошую стабильность с низкой собственной дисперсией. Спектральное окно охватывает типичную рабочую область перестраиваемых Ti:sapphire-систем около 800 нм.
При включении в импульсный тракт учитывают угол падения и поляризацию, поскольку спектральная фаза диэлектрического покрытия зависит от геометрии для позиции 85-103 В конфигурации 85-103. Суммарная дисперсия накапливается после каждого отражения, поэтому число зеркал и их ориентацию закладывают в бюджет GDD всей системы. Чистку выполняют методами, допустимыми для прецизионного покрытия, не касаясь поверхности твердым инструментом.
Характеристики
- Диаметр: 25,4 мм
- Рабочая полоса покрытия: 760–840 нм
- Назначение покрытия: высокая отражательная способность при малой GDD
- Материал подложки: UV-grade fused silica
- Класс применения: ультракороткие лазерные импульсы
- Производитель: Edmund Optics
- Каталожное обозначение: 85-103
Особенности выбора и интеграции
При выборе узла «Зеркало малой GDD для сверхкоротких импульсов, Ø25,4 мм, 760–840 нм» сопоставляют его спектральные, геометрические и механические параметры с расчетом конкретного тракта. В документации для позиции 85-103 фиксируют ориентацию, базовые поверхности, режим нагрузки и связанные компоненты, чтобы исключить неоднозначность при повторной сборке. Работу на предельной мощности, частоте, точности или в вакууме для 85-103 разрешают только после проверки актуального паспорта Edmund Optics и чертежа поставляемой ревизии.
Отрасли применения
- фемтосекундная спектроскопия
- Ti:sapphire-лазеры и усилители
- нелинейная оптика
- микромашининг короткими импульсами
В направлении «фемтосекундная спектроскопия» позиция 85-103 раскрывает свои преимущества при согласовании апертуры, интерфейсов и рабочего режима с соседними узлами. Входной осмотр 85-103, контрольная проверка и запись исходных настроек создают опорные данные для обслуживания, повторной юстировки и анализа последующих изменений сигнала.
Описание семейства продуктов
- Отражающая способность более 99 %
- Конструкции покрытий, охватывающие 360–3300 нм
- Низкая дисперсия групповой задержки (GDD)
- Также доступны высокопроизводительные сверхбыстрые зеркала TECHSPEC® с низким GDD
Сверхбыстрые зеркала с низкой групповой задержкой (GDD) предназначены для приложений, использующих лазеры на эрбиевом стекле, титан-сапфире или легированные иттербием лазеры. Эти лазерные зеркала оптимизированы для максимального отражения в широком диапазоне длин волн, а конструкции доступны для длин волн от 360 до 3300 нм. Многослойное диэлектрическое покрытие разработано для минимальной GDD, что делает их идеальными для приложений сверхбыстрой транспортировки пучка. Сверхбыстрые зеркала Low GDD имеют подложки с низким тепловым коэффициентом и высокие пороги повреждения, необходимые для сверхкоротких лазерных импульсов высокой энергии.
Примечание. Пожалуйста, свяжитесь с нами для получения информации о длинах волн, углах и размерах.
