Поставщик
|
Edmund Optics |
|
Артикул
|
11-873 |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Материал
|
Ge (германий) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø76.2 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Модуль Юнга (ГПа)
|
102.7 |
|
Диапазон длин волн (нм)
|
8000 - 12000 |
|
Диапазон длин волн (мкм)
|
8 - 12 |
|
Тип
|
Защитное окно |
|
Допуск по толщине (мм)
|
±0.1 |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/10 @ 10.6µm |
|
Подложка
|
Germanium (Ge) |
|
Коэффициент Пуассона
|
0.28 |
|
Параллельность (угл. мин)
|
<1 |
|
Твердость по Кнупу (кг / мм2)
|
780.00 |
|
Индекс преломления nd
|
4.002 @ 11µm |
|
Плотность (г / см3)
|
5.33 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
6.1 |
|
Спецификация покрытия
|
Ravg <3.0% @ 8 - 12µm |
|
Покрытие
|
BBAR (8000-12000nm) |
|
Толщина (мм)
|
5.00 |
|
Допуск на размер (мм)
|
+0.0/-0.1 |
|
Диаметр (мм)
|
76.20 |
|
Чистая апертура (%)
|
90.00 |
Описание
Оптическое окно из германия представляет собой плоскопараллельную пластину из монокристаллического или поликристаллического германия — полупроводникового материала, непрозрачного в видимом свете, но обладающего высоким пропусканием в среднем инфракрасном диапазоне, что делает его одним из базовых материалов инфракрасной оптики. Высокий показатель преломления германия требует обязательного нанесения просветляющего покрытия для практического использования, поскольку без него отражательные потери на каждой поверхности достигают весьма значительных величин. Покрытие данного окна рассчитано на диапазон 8-12 мкм, соответствующий одному из основных атмосферных окон прозрачности в тепловом инфракрасном спектре, активно используемому в тепловизионной технике. Диаметр 76,2 мм соответствует стандартному трёхдюймовому типоразмеру, а толщина 5,0 мм обеспечивает достаточную механическую прочность для применения в качестве защитного окна оптико-электронных систем.
Характеристики
- Материал: германий (Ge)
- Диаметр: 76.2 мм
- Толщина: 5.0 мм
- Просветляющее покрытие для диапазона 8-12 мкм
Отрасли применения
Германиевые окна широко применяются в тепловизионных камерах, системах инфракрасного наблюдения, приборах ночного видения и промышленных пирометрах, работающих в тепловом инфракрасном диапазоне. Используются в оборонной технике, промышленном контроле температуры и системах безопасности.
Из-за токсичности пыли германия при механической обработке готовые окна из этого материала обычно поставляются в защитной упаковке и требуют аккуратного обращения при монтаже в корпус прибора.

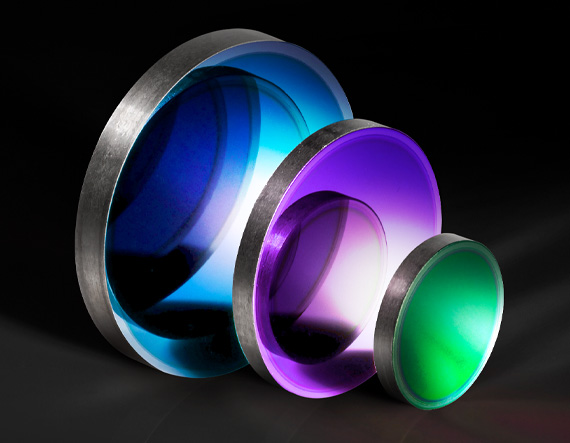

Описание семейства продуктов
- Без покрытия или с просветляющим покрытием, предназначенным для различных диапазонов ИК-излучения.
- Минимальная хроматическая аберрация благодаря низкой дисперсии
- Идеально подходит для инфракрасных приложений, требующих прочной оптики
- Также доступны германиевые окна с DLC-покрытием
Окна TECHSPEC® Germanium (Ge) поставляются с тремя вариантами просветляющего покрытия: 3–5 мкм для приложений среднего инфракрасного диапазона, 3–12 мкм для широкополосных мультиспектральных приложений или 8–12 мкм для тепловизионных приложений. . Из-за высокого коэффициента преломления (около 4,0 от 2 до 14 мкм) рекомендуется наносить на эти германиевые окна просветляющее покрытие для достаточного пропускания в интересующей области. Германий подвержен тепловому разгону, а это означает, что пропускание уменьшается с повышением температуры. Таким образом, эти германиевые окна следует использовать при температурах ниже 100°C. При проектировании чувствительных к весу систем следует учитывать высокую плотность германия (5,33 г/см3). Твердость германия по Кнупу (780) примерно в два раза выше, чем у фторида магния, что делает его идеальным для инфракрасных приложений, требующих прочной оптики.
