Оптическое окно из германия (Ge), покрытие для 3-5 мкм, диаметр: 76.2 мм, толщина: 5.0 мм

Описание

Модель 11-867 от Edmund Optics рассчитана на применение в исследовательской, измерительной и промышленной фотонике. Германиевое окно предназначено для защиты ИК-оптики и пропускания излучения в атмосферном диапазоне 3–5 мкм. Двустороннее широкополосное просветление особенно важно из-за высокого показателя преломления германия.

Окно 11-867 не должно вносить заданную оптическую силу: его задача состоит в герметизации или механической защите с сохранением среднего ИК-сигнала. Германий имеет высокий показатель преломления, поэтому BBAR-покрытие 3–5 мкм играет ключевую роль. Толщина 5 мм обеспечивает конструктивную прочность при крупной апертуре 76,2 мм.

Характеристики

• Диаметр: 76,2 мм
• Толщина: 5,0 мм
• Материал: германий (Ge)
• Покрытие: BBAR 3000–5000 нм
• Рабочий диапазон: средний ИК 3–5 мкм

Германий непрозрачен в видимом диапазоне, поэтому обычная визуальная юстировка сквозь окно невозможна. Материал проявляет температурно-зависимое пропускание; производитель рекомендует эксплуатацию ниже 100 °C. Крупный диаметр требует оправы, допускающей тепловое расширение без защемления.

Германиевую поверхность 11-867 очищают только совместимыми материалами, поскольку царапины ухудшают рассеяние и могут нарушить покрытие. Из-за непрозрачности в видимом свете контроль соосности выполняют ИК-камерой, лазером подходящей длины волны или механическими базами.

Отрасли применения

• Тепловизионные системы MWIR
• ИК-спектрометры
• Защитные окна датчиков
• Газоанализ и дистанционный контроль
• Промышленная инфракрасная диагностика

Артикул 11-867 может использоваться в проектах, где перечисленные параметры заранее включены в оптический расчет и спецификацию. При использовании MWIR-окна анализируют тепловой диапазон, угол падения, герметизацию корпуса и возможность юстировки средствами инфракрасного контроля.

11-867 закрывает крупную апертуру MWIR-прибора и одновременно защищает внутренние элементы. При выборе между германием и альтернативными ИК-материалами учитывают массу, температурный режим и нужную полосу.

Описание семейства продуктов

• Без покрытия или с просветляющим покрытием, предназначенным для различных диапазонов ИК-излучения.
• Минимальная хроматическая аберрация благодаря низкой дисперсии
• Идеально подходит для инфракрасных приложений, требующих прочной оптики
• Также доступны германиевые окна с DLC-покрытием

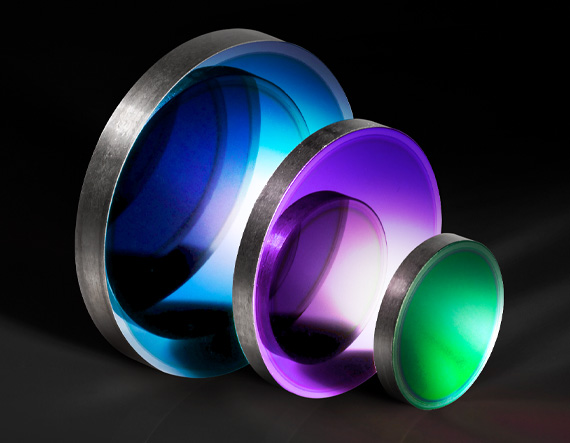

Окна TECHSPEC® Germanium (Ge) поставляются с тремя вариантами просветляющего покрытия: 3–5 мкм для приложений среднего инфракрасного диапазона, 3–12 мкм для широкополосных мультиспектральных приложений или 8–12 мкм для тепловизионных приложений. . Из-за высокого коэффициента преломления (около 4,0 от 2 до 14 мкм) рекомендуется наносить на эти германиевые окна просветляющее покрытие для достаточного пропускания в интересующей области. Германий подвержен тепловому разгону, а это означает, что пропускание уменьшается с повышением температуры. Таким образом, эти германиевые окна следует использовать при температурах ниже 100°C. При проектировании чувствительных к весу систем следует учитывать высокую плотность германия (5,33 г/см³). Твердость германия по Кнупу (780) примерно в два раза выше, чем у фторида магния, что делает его идеальным для инфракрасных приложений, требующих прочной оптики.
