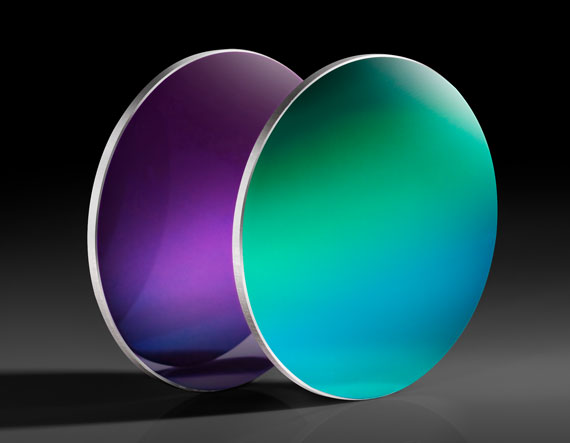

Оптическое окно из кремния (Si), покрытие для 3-5 мкм, диаметр: 76.2 мм, толщина: 3.0 мм

Описание

Оптическое окно 19-720 компании Edmund Optics изготовлено из монокристаллического кремния (Si) диаметром 76,2 мм (3 дюйма) и толщиной 3,0 мм. Кремний прозрачен в среднем ИК-диапазоне (примерно 1,2–7 мкм), обладает высокой механической прочностью и жёсткостью при относительно малой массе (низкая плотность материала по сравнению с германием), а также значительно доступнее по стоимости при больших диаметрах благодаря развитой полупроводниковой промышленности, производящей кремниевые пластины.

На обе поверхности нанесено двустороннее просветляющее (HDAR/BBAR) покрытие, оптимизированное для диапазона 3–5 мкм — окна атмосферной прозрачности, широко используемого в тепловизионных камерах среднего ИК-диапазона (детекторы на основе InSb, охлаждаемые MCT-матрицы) и в системах обнаружения и наведения по тепловому излучению.

Крупный диаметр (76,2 мм) делает окно пригодным для установки в качестве входного иллюминатора тепловизионных камер и охлаждаемых ИК-детекторных модулей с широким полем обзора, а также защитного окна вакуумных криостатов, где кремний обеспечивает достаточную механическую жёсткость при перепаде давления между вакуумной полостью и атмосферой.

Характеристики

• Артикул: 19-720; производитель: Edmund Optics
• Тип: плоскопараллельное окно
• Диаметр: 76,2 мм; толщина: 3,0 мм
• Просветляющее покрытие: HDAR/BBAR, диапазон 3–5 мкм
• Материал: монокристаллический кремний (Si)
• Диапазон пропускания материала: ~1,2–7 мкм (среднее ИК)

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Волоконно-оптические линии связи
• Спектроскопия и аналитическое приборостроение
• Научные исследования и опытно-конструкторские работы
• Тепловизионные камеры среднего ИК-диапазона (3–5 мкм)
• Системы обнаружения и наведения по тепловому излучению
• Вакуумные криостаты и охлаждаемые ИК-детекторы

Описание семейства продуктов

• Пропускание в диапазоне 1,2–7 мкм
• Доступны без покрытия или с просветляющим покрытием для диапазона 1,65–5 мкм
• Идеально подходят для приложений, чувствительных к весу

Окна TECHSPEC® из кремния оптического качества, изготовленные из кремния оптического качества, популярны для спектрального диапазона 1,2–7 мкм благодаря своей низкой стоимости и малой плотности. Благодаря своей низкой плотности (вдвое меньше плотности германия или селенида цинка), кремний идеально подходит для приложений, чувствительных к весу, особенно в диапазоне 1,65–5 мкм. Плотность составляет 2,329 г/см³, а твёрдость по Кнупу — 1150, что делает его твёрже и менее хрупким, чем германий.
