Поставщик
|
Edmund Optics |
|
Артикул
|
47-232 |
|
Покрытие
|
Uncoated |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 197
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/4 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
±0.1 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Покрытие
|
Uncoated |
|
Длина гипотенузы (мм)
|
106.1 |
|
Длина катетов (мм)
|
75.0 |
Описание

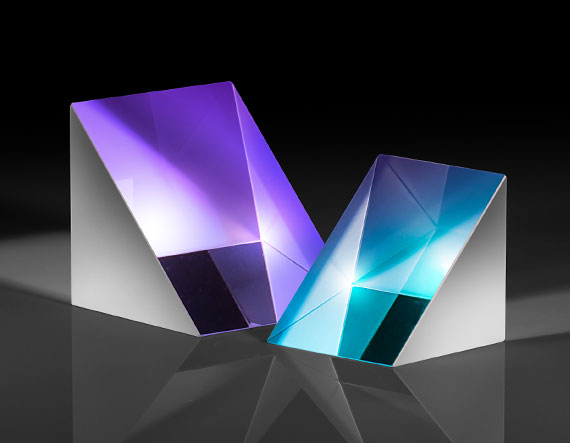

Крупноформатная прямая треугольная призма из N‑BK7 с длиной катетов 75 мм без покрытий предназначена для работы с пучками большого диаметра и крупными полями изображений. Отсутствие покрытий делает призму универсальным преломляющим элементом, подходящим для задач поворота и инверсии изображения, формирования перископических конфигураций и управления ходом луча. Большая апертура позволяет использовать компонент в макрооптических системах, включая проекционные и измерительные установки.
Материал N‑BK7 обеспечивает хорошее сочетание оптических и механических параметров при работе в видимом и ближнем ИК‑диапазоне. Точные углы треугольника и качественная полировка граней уменьшают искажения фронта волны и обеспечивают стабильность оптических характеристик. Призма может использоваться в конфигурациях с полным внутренним отражением при соответствующем подборе углов падения.
Характеристики
- Тип: крупноформатная прямая треугольная призма
- Материал: N‑BK7
- Длина катетов: 75 мм
- Покрытие: без оптических покрытий
- Назначение: управление ходом луча и изображений, большие апертуры
Отрасли применения
- Проекционные и измерительные системы
- Лабораторные стенды с крупными полями изображений
- Оптические эксперименты с большими пучками
