Поставщик
|
Edmund Optics |
|
Артикул
|
47-308 |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Длина волны
|
700-10000 нм |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Покрытие
|
с золотым покрытием |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
700 - 10000 |
|
Диапазон длин волн (мкм)
|
0.7 - 10 |
|
Типичный предел плотности энергии
|
0.8 J/cm2 @ 1064nm, 10ns |
|
Тип
|
Right Angle Mirror |
|
Длина гипотенузы (мм)
|
106.1 |
|
Чистая апертура CA (мм)
|
73.5 x 104.5 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Protected Gold (700-10000nm) |
|
Спецификация покрытия
|
Ravg >96% @ 700 - 2000Ravg >96% @ 2000 - 10000nm |
|
Допуск на размер (мм)
|
±0.1 |
|
Длина катетов (мм)
|
75.0 |
|
Качество поверхности
|
60-40 |
|
Подложка
|
N-BK7 |
|
Плоскостность поверхности
|
λ/4 |
Описание
Прямая треугольная зеркальная призма 47-308 от Edmund Optics (серия TECHSPEC) изготовлена из стекла N-BK7 и имеет длину катетов 75 мм. На гипотенузную грань нанесено защитное золотое покрытие, оптимизированное для диапазона 700–10000 нм. Призма использует полное внутреннее отражение для отклонения луча на 90°.
Золотое покрытие обеспечивает высокий коэффициент отражения в широком ИК-диапазоне, включая средний и дальний ИК. Призма предназначена для изменения направления пучка с сохранением ориентации изображения. Изготовлена с высокой точностью, углы составляют 90° ± 3 угловые минуты. Поставляется без оправы. Длина гипотенузы — 106,1 мм.
Характеристики
- Тип: прямая треугольная зеркальная призма
- Материал: N-BK7
- Длина катетов: 75 мм
- Длина гипотенузы: 106,1 мм
- Покрытие: защитное золото (700–10000 нм)
- Отклонение луча: 90°
- Точность углов: ±3 угловые минуты
- Поставляется без оправы
Отрасли применения
Призма 47-308 используется в ИК-оптических системах для отклонения светового пути на 90°. Она применяется в тепловизионных камерах, спектрометрах, системах дистанционного зондирования и лазерных установках. Благодаря золотому покрытию призма эффективна в широком ИК-диапазоне, включая CO₂-лазеры (10,6 мкм). В научных исследованиях используется для построения схем с поворотом изображения.

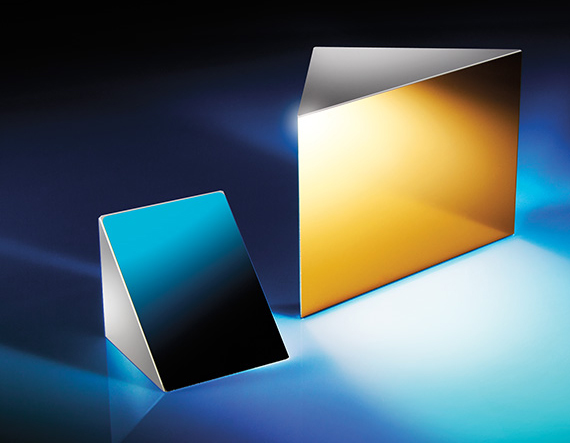

Описание семейства продуктов
- Отражает свет под углом 90 °.
- Идеально подходит для выравнивания системы.
- Улучшенные покрытия из алюминия, защищенного золота и защищенного серебра
Зеркала TECHSPEC® Right Angle доступны с улучшенным алюминиевым, защищенным золотым или защищенным серебряным покрытием. Зеркала с прямым углом отражают падающий свет под углом 90°, легко монтируются и имеют решающее значение во многих оптических системах. Эти зеркала идеально подходят для приложений, требующих точного выравнивания и высокой производительности.
