Поставщик
|
Edmund Optics |
|
Артикул
|
14-823 |
|
Материал
|
CaF2 |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø75 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Модуль Юнга (ГПа)
|
75.8 |
|
Диапазон длин волн (нм)
|
400 - 1000 |
|
Диапазон длин волн (мкм)
|
0.4 - 1 |
|
Типичный предел плотности энергии
|
5 J/cm2 @ 532nm, 10ns |
|
Тип
|
Защитное окно |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/2 |
|
Подложка
|
Calcium Fluoride (CaF2) Vacuum UV Grade |
|
Коэффициент Пуассона
|
0.26 |
|
Твердость по Кнупу (кг / мм2)
|
158.3 |
|
Индекс преломления nd
|
1.434 |
|
Плотность (г / см3)
|
3.18 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
18.85 |
|
Спецификация покрытия
|
Rabs ≤0.25% @ 880nmRavg ≤1.25% @ 400 - 870nmRavg ≤1.25% @ 890 - 1000nm |
|
Покрытие
|
VIS-NIR (400-1000nm) |
|
Толщина (мм)
|
5.00 ±0.1 |
|
Диаметр (мм)
|
75.00 +0.0/-0.1 |
|
Чистая апертура (%)
|
90 |
|
Ориентация оси
|
Random |
|
Число Аббе (vd)
|
94.99 |
Описание

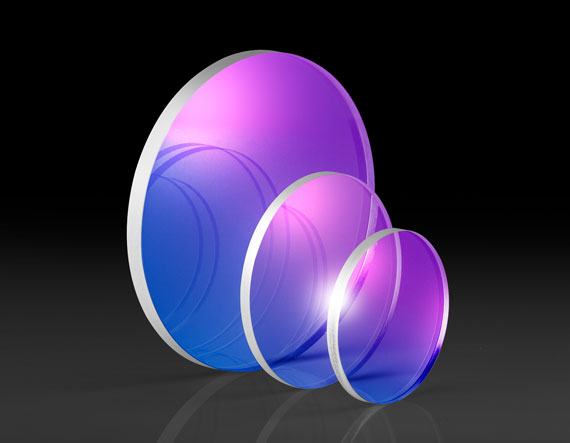

Оптическое окно 14-823 компании Edmund Optics изготовлено из фторида кальция (CaF₂) диаметром 75 мм, с просветляющим покрытием, рассчитанным на диапазон 400–1000 нм (VIS-NIR). Фторид кальция отличается исключительно широким диапазоном пропускания (от глубокого УФ до среднего ИК) и низким показателем преломления, что уменьшает хроматические аберрации в широкополосных системах по сравнению с более высокопреломляющими стёклами.
Крупный диаметр (75 мм) делает окно подходящим для установки в качестве смотрового или выходного элемента приборов с широкоапертурным пучком — мультиспектральных телескопических систем, спектрометров с большим входным зрачком и лабораторных установок суперконтинуума.
Такие окна применяются в мультиспектральных приборах, одновременно работающих в видимом и ближнем ИК-диапазонах одним материалом без замены оптики при переключении спектрального канала, а также в качестве выходных окон источников широкополосного излучения.
Характеристики
- Артикул: 14-823; производитель: Edmund Optics
- Тип: плоскопараллельное окно
- Диаметр: 75 мм
- Просветляющее покрытие: VIS-NIR (400–1000 нм)
- Материал: фторид кальция (CaF₂)
- Диапазон пропускания материала: ~130 нм – 8 мкм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Мультиспектральные телескопические и спектрометрические системы
- Источники широкополосного излучения (суперконтинуум)
Описание семейства продуктов
- Фторид кальция с низкой абсорбцией и высоким коэффициентом пропускания УФ-излучения
- Идеально подходит для применений в диапазоне от 200 нм до 7 мкм
- Низкий показатель преломления
Фторид кальция часто используется в спектроскопических окнах и линзах из-за его высокого пропускания от 200 нм до 7 мкм. Его низкое поглощение и высокий порог повреждения делают его популярным выбором для эксимерной лазерной оптики. Низкий показатель преломления фторида кальция позволяет использовать его без антибликового покрытия. Твердость по Кнупу фтористого кальция составляет 158,3. Окна TECHSPEC® из фторида кальция (CaF2), изготовленные из вакуумного фторида кальция класса УФ, обычно используются в тепловизионных системах с криогенным охлаждением.
