Поставщик
|
Edmund Optics |
|
Артикул
|
14-835 |
|
Покрытие
|
NIR II (750-1550nm) |
|
Материал
|
CaF2 (фторид кальция) |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø75 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Модуль Юнга (ГПа)
|
75.8 |
|
Диапазон длин волн (нм)
|
750 - 1550 |
|
Диапазон длин волн (мкм)
|
0.75 - 1.55 |
|
Типичный предел плотности энергии
|
8 J/cm2 @ 1064nm, 10ns |
|
Тип
|
Защитное окно |
|
Качество поверхности
|
40-20 |
|
Плоскостность поверхности
|
λ/2 |
|
Подложка
|
Calcium Fluoride (CaF2) Vacuum UV Grade |
|
Коэффициент Пуассона
|
0.26 |
|
Твердость по Кнупу (кг / мм2)
|
158.3 |
|
Индекс преломления nd
|
1.434 |
|
Плотность (г / см3)
|
3.18 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
18.85 |
|
Спецификация покрытия
|
Rabs ≤1.5% @ 750 - 800nmRabs ≤1.0% @ 800 - 1550nmRavg ≤0.7% @ 750 - 1550nm |
|
Покрытие
|
NIR II (750-1550nm) |
|
Толщина (мм)
|
5.00 ±0.1 |
|
Диаметр (мм)
|
75.00 +0.0/-0.1 |
|
Чистая апертура (%)
|
90 |
|
Ориентация оси
|
Random |
|
Число Аббе (vd)
|
94.99 |
Описание

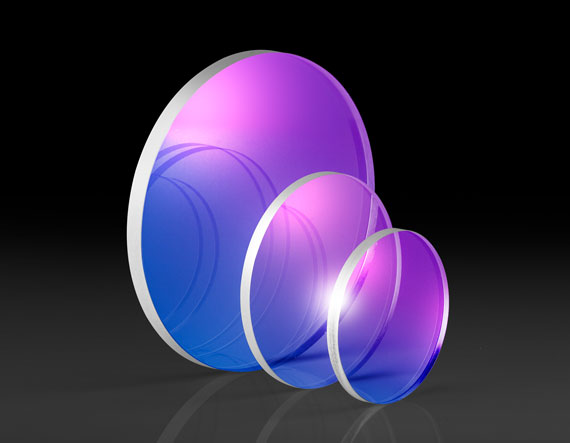

Оптическое окно 14-835 компании Edmund Optics сделано из фторид кальция (CaF2), диаметром 75 мм, толщина — не указана производителем, обычно 2–6 мм. Окно не меняет направление света, а просто пропускает его через себя, отделяя, например, внутреннюю часть прибора от внешней среды.
На поверхности нанесено покрытие, снижающее отражение света от поверхности в этом диапазоне, рассчитанное на ближний ИК свет 750–1550 нм, что уменьшает потери света на отражение и снижает лишние блики.
Такие окна устанавливают там, где нужно отделить один объём от другого (например, защитить внутренность прибора от пыли и влаги или разделить два разных давления в системе), не мешая при этом свету свободно проходить дальше по оптическому тракту.
Обе стороны окна изготовлены плоскопараллельными — то есть строго параллельными друг другу, — благодаря чему проходящий через окно свет не отклоняется в сторону и не меняет своего направления, а лишь немного смещается вбок на толщину самого стекла, что не мешает точной работе прибора.
При выборе такого окна для конкретной задачи важно учитывать не только материал и покрытие, но и толщину: более толстое окно прочнее механически и лучше выдерживает перепады давления, а более тонкое — меньше смещает и искажает проходящий свет, поэтому производитель обычно предлагает один и тот же диаметр окна в нескольких вариантах толщины на выбор.
Характеристики
- Артикул: 14-835; производитель: Edmund Optics
- Тип: плоское окно
- Диаметр: 75 мм
- Толщина: не указана производителем, обычно 2–6 мм
- Материал: фторид кальция (CaF2)
- Просветляющее покрытие: ближний ИК свет 750–1550 нм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
Описание семейства продуктов
- Фторид кальция с низкой абсорбцией и высоким коэффициентом пропускания УФ-излучения
- Идеально подходит для применений в диапазоне от 200 нм до 7 мкм
- Низкий показатель преломления
Фторид кальция часто используется в спектроскопических окнах и линзах из-за его высокого пропускания от 200 нм до 7 мкм. Его низкое поглощение и высокий порог повреждения делают его популярным выбором для эксимерной лазерной оптики. Низкий показатель преломления фторида кальция позволяет использовать его без антибликового покрытия. Твердость по Кнупу фтористого кальция составляет 158,3. Окна TECHSPEC® из фторида кальция (CaF2), изготовленные из вакуумного фторида кальция класса УФ, обычно используются в тепловизионных системах с криогенным охлаждением.
