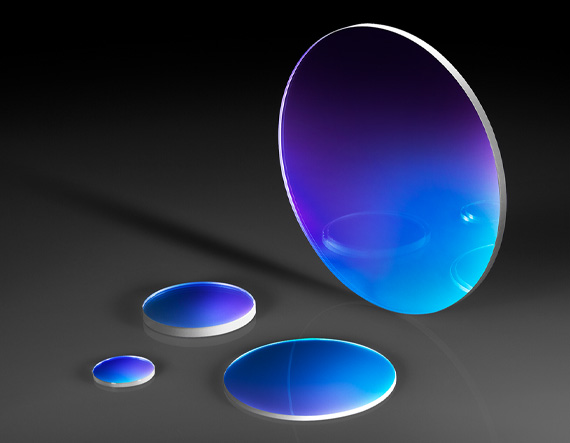

Оптическое окно из сапфира, просветляющее покрытие для 750-1550 нм, диаметр: 75 мм

Описание

Оптическое окно 18-950 компании Edmund Optics сделано из сапфир (монокристаллический), диаметром 75 мм, толщина — не указана производителем, обычно 2–6 мм. Окно не меняет направление света, а просто пропускает его через себя, отделяя, например, внутреннюю часть прибора от внешней среды.

На поверхности нанесено покрытие, снижающее отражение света от поверхности в этом диапазоне, рассчитанное на ближний ИК свет 750–1550 нм, что уменьшает потери света на отражение и снижает лишние блики.

Такие окна устанавливают там, где нужно отделить один объём от другого (например, защитить внутренность прибора от пыли и влаги или разделить два разных давления в системе), не мешая при этом свету свободно проходить дальше по оптическому тракту.

Обе стороны окна изготовлены плоскопараллельными — то есть строго параллельными друг другу, — благодаря чему проходящий через окно свет не отклоняется в сторону и не меняет своего направления, а лишь немного смещается вбок на толщину самого стекла, что не мешает точной работе прибора.

При выборе такого окна для конкретной задачи важно учитывать не только материал и покрытие, но и толщину: более толстое окно прочнее механически и лучше выдерживает перепады давления, а более тонкое — меньше смещает и искажает проходящий свет, поэтому производитель обычно предлагает один и тот же диаметр окна в нескольких вариантах толщины на выбор.

Характеристики

• Артикул: 18-950; производитель: Edmund Optics
• Тип: плоское окно
• Диаметр: 75 мм
• Толщина: не указана производителем, обычно 2–6 мм
• Материал: сапфир (монокристаллический)
• Просветляющее покрытие: ближний ИК свет 750–1550 нм

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы
• Машинное зрение и промышленный контроль качества
• Микроскопия и лабораторная оптика
• Оптическое приборостроение и OEM-интеграция
• Научные и учебные лаборатории

Описание семейства продуктов

• Особенности: исключительная твёрдость поверхности, химическая стойкость
• Пропускает длины волн в диапазоне от УФ до среднего инфракрасного
• Тонче и прочнее стандартных стеклянных окон
• Доступны варианты антибликового покрытия в диапазоне 400–5000 нм

Сапфировые окна TECHSPEC® изготавливаются из монокристаллического сапфира, что делает их идеальными для применения в сложных условиях (например, в лазерных системах) благодаря исключительной твёрдости поверхности, высокой теплопроводности, высокой диэлектрической проницаемости и стойкости к распространённым химическим кислотам и щелочам. Сапфир — второй по твёрдости кристалл после алмаза, и благодаря своей структурной прочности сапфировые окна могут быть изготовлены значительно тоньше других распространённых окон с улучшенным коэффициентом пропускания. С химической точки зрения сапфир представляет собой монокристалл оксида алюминия (Al₂O₃) и используется в диапазоне пропускания от 330 до 5500 нм без покрытия. Сапфировые окна TECHSPEC® доступны с антибликовыми (AR) покрытиями для улучшения характеристик в видимом, ближнем ИК и ИК диапазонах с вариантами покрытия, охватывающими диапазон от 400 до 5000 нм.
