Поставщик
|
Edmund Optics |
|
Артикул
|
18-949 |
|
Покрытие
|
с покрытием |
|
Размер
|
Ø75 мм |
|
Index of Refraction nd
|
1.77 |
|
RoHS
|
Compliant |
|
Knoop Hardness (kg/mm2)
|
1900 |
|
Parallelism (arcmin)
|
≤3.5 |
|
Poisson's Ratio
|
0.27 |
|
Substrate
|
Sapphire (Al2O3) |
|
Surface Flatness
|
2λ (typical) |
|
Surface Quality
|
80-50 |
|
Surface Roughness (μm)
|
0.1 per Inch |
|
Type
|
Protective Window |
|
Wavelength Range (nm)
|
600 - 1050 |
|
Young's Modulus (GPa)
|
435 |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
3.97 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
8.8 |
|
Coating Specification
|
Ravg ≤0.5% @ 600 - 1050nm |
|
Coating
|
NIR I (600-1050nm) |
|
Thickness (mm)
|
2.00 ±0.05 |
|
Diameter (mm)
|
75.00 ±0.125 |
|
Clear Aperture CA (mm)
|
67.50 |
|
Clear Aperture (%)
|
≥90 |
|
Birefringence (no-ne)
|
0.008 for Visible Light Orthogonal to Optical Axis |
|
Bevel
|
Protective as needed |
|
Axis Orientation
|
Random |
|
Abbe Number (vd)
|
72.24 |

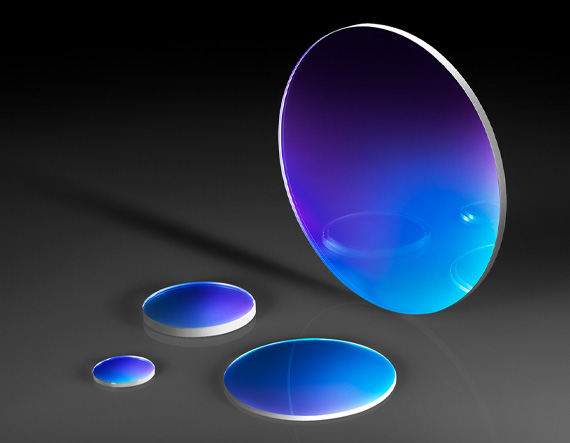

Описание
Оптическое окно 18-949 компании Edmund Optics изготовлено из сапфира (монокристаллического Al₂O₃) диаметром 75 мм и толщиной 2 мм, с просветляющим покрытием, рассчитанным на диапазон 600–1050 нм (NIR I). Сапфир отличается исключительно высокой твёрдостью (существенно превосходящей обычное оптическое стекло) и высокой химической и механической стойкостью к истиранию, царапинам и агрессивным средам.
Небольшая толщина (2 мм) при значительном диаметре (75 мм) возможна именно благодаря высокой механической прочности сапфира: подобное соотношение размеров для стекла привело бы к недопустимому прогибу или риску разрушения окна под собственным весом или перепадом давления, тогда как сапфировая подложка сохраняет достаточную жёсткость.
Такие окна применяются как защитные иллюминаторы датчиков и источников излучения в жёстких условиях эксплуатации — в промышленном оборудовании с абразивной или химически агрессивной средой, в устройствах считывания и сканирования, подверженных частому контакту и износу поверхности, а также в оптических приборах, работающих в диапазоне NIR I.
Характеристики
- Артикул: 18-949; производитель: Edmund Optics
- Тип: плоскопараллельное окно
- Диаметр: 75 мм; толщина: 2 мм
- Просветляющее покрытие: NIR I (600–1050 нм)
- Материал: сапфир (монокристаллический Al₂O₃)
- Особые свойства материала: высокая твёрдость и химическая стойкость
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Защитные окна датчиков в жёстких промышленных условиях
- Устройства сканирования и считывания с высокой механической нагрузкой
Описание семейства продуктов
- Особенности: исключительная твёрдость поверхности, химическая стойкость
- Пропускает длины волн в диапазоне от УФ до среднего инфракрасного
- Тонче и прочнее стандартных стеклянных окон
- Доступны варианты антибликового покрытия в диапазоне 400–5000 нм
Сапфировые окна TECHSPEC® изготавливаются из монокристаллического сапфира, что делает их идеальными для применения в сложных условиях (например, в лазерных системах) благодаря исключительной твёрдости поверхности, высокой теплопроводности, высокой диэлектрической проницаемости и стойкости к распространённым химическим кислотам и щелочам. Сапфир — второй по твёрдости кристалл после алмаза, и благодаря своей структурной прочности сапфировые окна могут быть изготовлены значительно тоньше других распространённых окон с улучшенным коэффициентом пропускания. С химической точки зрения сапфир представляет собой монокристалл оксида алюминия (Al2O3) и используется в диапазоне пропускания от 330 до 5500 нм без покрытия. Сапфировые окна TECHSPEC® доступны с антибликовыми (AR) покрытиями для улучшения характеристик в видимом, ближнем ИК и ИК диапазонах с вариантами покрытия, охватывающими диапазон от 400 до 5000 нм.
