Поставщик
|
Edmund Optics |
|
Артикул
|
68-741 |
|
Покрытие
|
Uncoated |
|
Материал
|
Ge (германий) |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø75 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 205
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Модуль Юнга (ГПа)
|
102.7 |
|
Диапазон длин волн (нм)
|
2000 - 14000 |
|
Диапазон длин волн (мкм)
|
2 - 14 |
|
Тип
|
Защитное окно |
|
Допуск по толщине (мм)
|
±0.1 |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/10 @ 10.6μm |
|
Подложка
|
Germanium (Ge) |
|
Коэффициент Пуассона
|
0.28 |
|
Параллельность (угл. мин)
|
<1 |
|
Твердость по Кнупу (кг / мм2)
|
780.00 |
|
Индекс преломления nd
|
4.002 @ 11µm |
|
Плотность (г / см3)
|
5.33 |
|
Коэффициент теплового расширения CTE (10-6 / ° C)
|
6.1 |
|
Покрытие
|
Uncoated |
|
Толщина (мм)
|
5.00 |
|
Допуск на размер (мм)
|
+0.0/-0.1 |
|
Диаметр (мм)
|
75.00 |
|
Чистая апертура (%)
|
90.00 |
Описание
Оптическое окно 68-741 компании Edmund Optics сделано из германия (Ge), диаметром 75 мм, толщина — 5 мм. Окно не меняет направление света, а просто пропускает его через себя, отделяя, например, внутреннюю часть прибора от внешней среды.
Окно поставляется без просветляющего покрытия. Германий хорошо пропускает инфракрасный свет с длиной волны в несколько микрометров — намного дальше, чем обычное стекло, — но без покрытия на каждой поверхности теряется значительная часть энергии на отражение, поэтому такой вариант обычно выбирают там, где заказчик планирует нанести собственное покрытие под конкретную задачу или использовать окно как временную заготовку.
Такие окна устанавливают там, где нужно отделить один объём от другого (например, защитить внутренность прибора от пыли и влаги или разделить два разных давления в системе), не мешая при этом свету свободно проходить дальше по оптическому тракту.
Крупный диаметр (75 мм) делает такое окно пригодным для установки в качестве смотрового или выходного элемента приборов теплового зрения с широкоапертурным пучком.
Характеристики
- Артикул: 68-741; производитель: Edmund Optics
- Тип: плоское окно
- Диаметр: 75 мм
- Толщина: 5 мм
- Материал: германия (Ge)
- Покрытие: отсутствует
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории

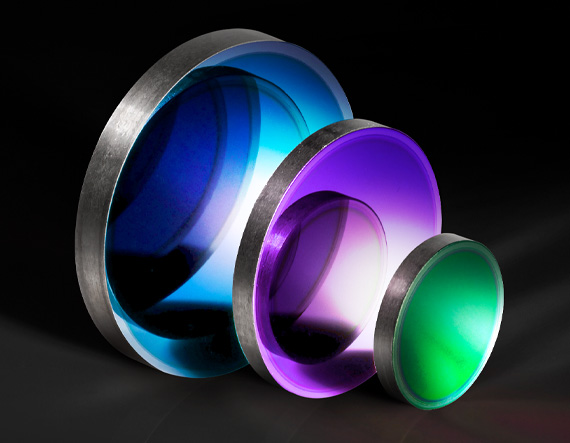

Описание семейства продуктов
- Без покрытия или с просветляющим покрытием, предназначенным для различных диапазонов ИК-излучения.
- Минимальная хроматическая аберрация благодаря низкой дисперсии
- Идеально подходит для инфракрасных приложений, требующих прочной оптики
- Также доступны германиевые окна с DLC-покрытием
Окна TECHSPEC® Germanium (Ge) поставляются с тремя вариантами просветляющего покрытия: 3–5 мкм для приложений среднего инфракрасного диапазона, 3–12 мкм для широкополосных мультиспектральных приложений или 8–12 мкм для тепловизионных приложений. . Из-за высокого коэффициента преломления (около 4,0 от 2 до 14 мкм) рекомендуется наносить на эти германиевые окна просветляющее покрытие для достаточного пропускания в интересующей области. Германий подвержен тепловому разгону, а это означает, что пропускание уменьшается с повышением температуры. Таким образом, эти германиевые окна следует использовать при температурах ниже 100°C. При проектировании чувствительных к весу систем следует учитывать высокую плотность германия (5,33 г/см3). Твердость германия по Кнупу (780) примерно в два раза выше, чем у фторида магния, что делает его идеальным для инфракрасных приложений, требующих прочной оптики.
