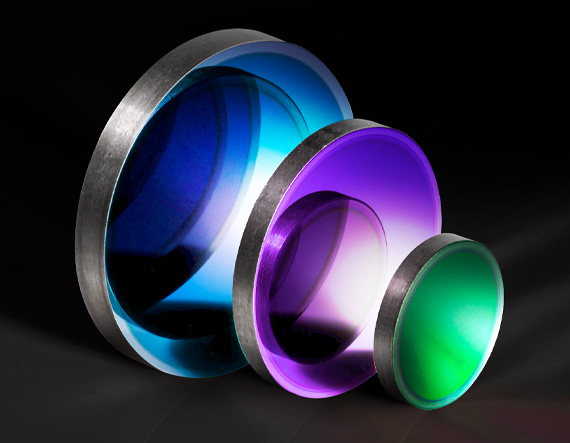

Оптическое окно из германия (Ge), покрытие для 8-12 мкм, диаметр: 75 мм, толщина: 5 мм

Описание

Оптическое окно из германия представляет собой плоскопараллельную пластину, изготовленную из монокристаллического или поликристаллического германия — полупроводникового материала, обладающего высоким показателем преломления и хорошим пропусканием в среднем инфракрасном диапазоне, при этом непрозрачного для видимого света. Германий является одним из базовых материалов инфракрасной оптики благодаря сочетанию механической прочности, химической стойкости и хорошей технологичности обработки по сравнению с альтернативными ИК материалами, такими как селенид цинка. Из-за высокого показателя преломления германия (около 4.0) поверхности окна без покрытия дают значительные френелевские потери на отражение, поэтому на данное изделие нанесено просветляющее покрытие, оптимизированное для диапазона 8–12 мкм — так называемого окна прозрачности атмосферы, широко используемого в тепловизионной технике. Толщина окна подобрана с учётом требуемой механической прочности и приемлемого уровня поглощения материала на рабочей длине волны.

Характеристики

• Материал — германий (Ge)
• Просветляющее покрытие для диапазона 8–12 мкм
• Диаметр — 75 мм
• Толщина — 5 мм
• Форма — плоскопараллельная пластина

Отрасли применения

Германиевые окна с покрытием под диапазон 8–12 мкм являются ключевым компонентом тепловизионных камер и пирометрических приборов, работающих в длинноволновом инфракрасном диапазоне, соответствующем собственному тепловому излучению объектов при комнатной температуре. Такие окна устанавливаются в качестве защитных элементов на входных апертурах тепловизоров, применяемых в строительной диагностике, энергоаудите и обследовании электрооборудования для выявления перегрева контактов и утечек тепла. Оборонная и охранная отрасли используют германиевую оптику в приборах ночного видения теплового типа и системах наведения. Промышленное применение включает бесконтактный контроль температуры технологических процессов, а научные лаборатории применяют германиевые окна при исследованиях в области инфракрасной спектроскопии и разработки детекторов теплового излучения.

Описание семейства продуктов

• Без покрытия или с просветляющим покрытием, предназначенным для различных диапазонов ИК-излучения.
• Минимальная хроматическая аберрация благодаря низкой дисперсии
• Идеально подходит для инфракрасных приложений, требующих прочной оптики
• Также доступны германиевые окна с DLC-покрытием

Окна TECHSPEC® Germanium (Ge) поставляются с тремя вариантами просветляющего покрытия: 3–5 мкм для приложений среднего инфракрасного диапазона, 3–12 мкм для широкополосных мультиспектральных приложений или 8–12 мкм для тепловизионных приложений. . Из-за высокого коэффициента преломления (около 4,0 от 2 до 14 мкм) рекомендуется наносить на эти германиевые окна просветляющее покрытие для достаточного пропускания в интересующей области. Германий подвержен тепловому разгону, а это означает, что пропускание уменьшается с повышением температуры. Таким образом, эти германиевые окна следует использовать при температурах ниже 100°C. При проектировании чувствительных к весу систем следует учитывать высокую плотность германия (5,33 г/см³). Твердость германия по Кнупу (780) примерно в два раза выше, чем у фторида магния, что делает его идеальным для инфракрасных приложений, требующих прочной оптики.
