Поставщик
|
Edmund Optics |
|
Артикул
|
18-944 |
|
Диаметр
|
75 мм |
|
Polarization Efficiency (%)
|
99.83 @ 400 - 760nm 99.63 @ 761 - 2200nm |
|
Type
|
Linear Polarizer |
|
RoHS
|
Compliant |
|
Note
|
Protective Film on Both Sides |
|
Transmission, Crossed (%)
|
0.02 @ 400 - 760nm 0.11 @ 761 - 2200nm |
|
Transmission, Single (%)
|
29 @ 400 - 760nm 39 @ 761 - 2200nm |
|
Operating Temperature (°C)
|
-55 to +85 (3 hours) |
|
Substrate
|
Polymer Film on TAC |
|
Construction
|
Polarizing Film |
|
Extinction Ratio
|
400:1 (Average @ 800 - 2200nm) |
|
Transmission (%)
|
Single: 29 (400 - 760 nm), 39 (761 - 2200nm) Crossed: 0.02 (400 - 760nm), 0.11 (761 - 2200nm) |
|
Coating
|
Uncoated |
|
Thickness Tolerance (mm)
|
±0.1 |
|
Thickness (mm)
|
0.50 |
|
Dimensional Tolerance (mm)
|
±0.25 |
|
Diameter (mm)
|
75.00 |
|
Wavelength Range (nm)
|
400 - 2200 |
Описание
Линейный плёночный поляризатор 18-944 компании Edmund Optics выполнен на основе поляризующей полимерной плёнки, заключённой между защитными подложками, и имеет диаметр 75 мм. Поляризатор работает в чрезвычайно широком спектральном диапазоне 400–2200 нм — от видимого света до ближнего ИК, что нехарактерно для кристаллических поляризаторов, обычно эффективных лишь в узкой спектральной полосе.
Плёночные поляризаторы, в отличие от призменных поляризаторов на основе двулучепреломляющих кристаллов (например, Глана-Томпсона), заметно дешевле в пересчёте на единицу апертуры при большом диаметре и позволяют изготавливать поляризующие элементы значительной площади, что востребовано в оптических системах с широким пучком или с несколькими параллельными оптическими каналами.
Большой диаметр (75 мм) удобен при поляризационной фильтрации широких коллимированных пучков в осветительных и измерительных установках, а также при изготовлении из плёнки составных поляризационных фильтров произвольной формы под конкретную апертуру системы.
Характеристики
- Артикул: 18-944; производитель: Edmund Optics
- Тип: линейный плёночный поляризатор (Linear Polarizing Film)
- Диаметр: 75 мм
- Рабочий диапазон: 400–2200 нм
- Материал: поляризующая полимерная плёнка между защитными подложками
- Существенно более низкая стоимость на единицу апертуры по сравнению с кристаллическими поляризаторами
Отрасли применения
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории
- Лазерные системы и лазерная обработка материалов
- Волоконно-оптические линии связи
- Спектроскопия и аналитическое приборостроение
- Научные исследования и опытно-конструкторские работы
- Фотография и оптическое приборостроение: поляризационная фильтрация
- Научные лаборатории: поляризационная микроскопия и эксперименты
Описание семейства продуктов
- Идеально подходит для приложений с поляризацией NIR
- >Коэффициент экстинкции 400:1 в диапазоне 800–2200 нм
- Высокая эффективность во всем диапазоне длин волн
- Прочная полимерная подложка

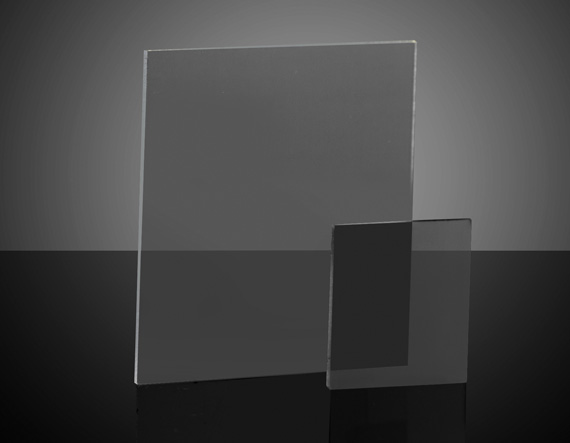

Линейная поляризационная пленка ближнего инфракрасного диапазона (NIR) состоит из прочной полимерной подложки и идеально подходит для приложений визуализации в диапазоне от видимого до NIR (400–2200 нм). Эта поляризационная полимерная пленка отличается превосходным средним коэффициентом пропускания 39% с эффективностью поляризации более 99,6% для падающего случайно поляризованного света в диапазоне от 760 до 2200 нм. Доступны несколько прямоугольных размеров для размещения источников света, которые варьируются от маломощных лазеров NIR с малым диаметром луча до более крупных светодиодных световых лучей. Линейная поляризационная пленка ближнего инфракрасного диапазона (БИК) используется в промышленной визуализации и лабораторных приложениях, например, для ослабления интенсивности лазеров и светодиодов ближнего ИК-излучения с низкой выходной мощностью или для уменьшения бликов на изображениях, записанных с помощью фотодетекторов ближнего ИК-диапазона. Ось поляризации указана на защитной оболочке поляризационной полимерной пленки.
Примечание. Снимите защитную маску перед первым использованием.
