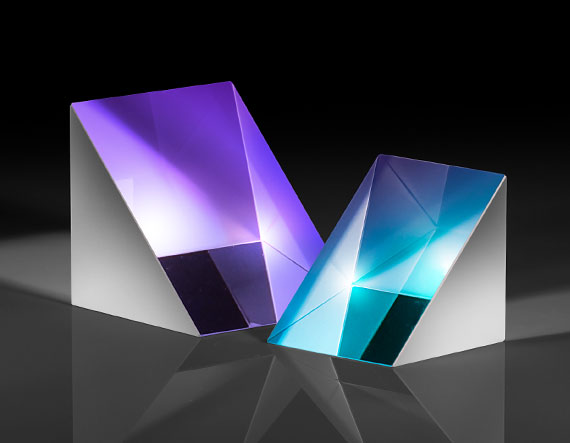

Прямая треугольная призма из N-BK7, покрытие алюминий и MgF2 для 400-700 нм, длина катетов: 75 мм

Описание

Прямая треугольная призма из стекла N‑BK7 с длиной катетов 75 мм и покрытием алюминий и MgF2 для диапазона 400–700 нм представляет собой высококачественный оптический элемент для управления ходом луча и изменения направления изображения. Это правая (right angle) призма, у которой два катета образуют прямой угол, а гипотенуза служит основной отражающей гранью. Благодаря геометрии призма способна поворачивать световой пучок на 90°, изменять ориентацию изображения, а также формировать левостороннюю или правостороннюю картинку в зависимости от ориентации установки. Стекло N‑BK7 обеспечивает хорошую прозрачность во всем видимом диапазоне и минимальные потери на прохождение через грани.

Отражающие поверхности призмы покрыты алюминием, обеспечивающим высокий коэффициент отражения в диапазоне 400–700 нм, а дополнительно нанесён слой MgF2 для защиты алюминия и снижения отражения на неотражающих гранях. Такая комбинация покрытий оптимизирует работу призмы в видимой области, делая её пригодной для систем визуализации, лазерных приложений и измерительных приборов. Большая длина катетов (75 мм) позволяет работать с широкими пучками и большими изображениями, обеспечивая комфортную апертуру для технического зрения и лабораторных схем.

Характеристики

Призма 47‑234 изготовлена из N‑BK7 с высокой однородностью и низким уровнем включений. Катеты длиной 75 мм и гипотенуза соответствующей длины обеспечивают достаточно большую апертуру. Отражающая гипотенуза имеет алюминиевое покрытие с средним коэффициентом отражения выше 85% в диапазоне 400–700 нм, тогда как катеты имеют антиотражающее покрытие VIS 0° на основе MgF2, снижающее отражения до долей процента в диапазоне 425–675 нм. Качество поверхности типично 60‑40, что достаточно для большинства прикладных задач визуализации и лазерных систем.

Угловые допуски призмы составляют порядка ±2 угловых минут, что обеспечивает точный угол поворота луча на 90° и минимальные геометрические ошибки. Боковые грани имеют защитный фасонный бевел для уменьшения риска сколов при монтаже. Призма может использоваться как для поворота изображения, так и для перенаправления луча в системах с ограниченным пространством. Стекло N‑BK7 и сочетание покрытий обеспечивают стабильность оптических характеристик при работе в видимом диапазоне, а геометрия призмы позволяет строить устойчивые схемы с фиксированным углом отклонения луча.

Отрасли применения

Прямые треугольные призмы N‑BK7 с алюминиевым и MgF2‑покрытием широко применяются в системах визуализации, лазерной оптики и измерительных приборов, где необходимо перенаправить луч на 90° или изменить ориентацию изображения. Их используют в оптических модулях камер, в системах технического зрения, в лазерных трактах и интерферометрических схемах. Большой размер катетов делает призму подходящей для работы с крупными изображениями и широкими пучками.

В промышленности такие призмы применяются в системах контроля качества, в прицелах и наблюдательных приборах, в медицинской и лабораторной технике. Они позволяют компактно организовать ход луча внутри приборных корпусов, уменьшая габариты устройств. В научных исследованиях призмы используются для построения экспериментальных схем, изучающих законы отражения и преломления, а также для создания сложных оптических маршрутов с многократными отражениями и изменениями направления.

Описание семейства продуктов

• Отклонение луча на 90°
• Изображение для левшей
• Доступно с алюминиевыми поверхностями и антибликовым покрытием.
• Доступны дополнительные параметры прямоугольной призмы

Прямые призмы обычно используются для искривления путей изображения или перенаправления света под углом 90°. Это создает левостороннее изображение, и в зависимости от ориентации призмы изображение может быть перевернутым или перевернутым. Призмы с прямым углом также можно использовать в комбинации для смещения изображения/луча. Прямоугольные призмы TECHSPEC® N-BK7 изготовлены из прецизионного материала N-BK7 для использования в различных областях видимого света.
