Поставщик
|
Edmund Optics |
|
Артикул
|
45-340 |
|
Покрытие
|
Enhanced Aluminum (250-700nm) |
|
Толщина (мм)
|
12.00 |
|
Допуск по толщине (мм)
|
±0.25 |
|
Тип
|
Flat Mirror |
|
Типичный предел плотности энергии
|
0.5 J/cm2 @ 355nm, 10ns |
|
Диапазон длин волн (мкм)
|
0.25 - 0.7 |
|
Диапазон длин волн (нм)
|
250 - 700 |
|
Длина (мм)
|
75.00 |
|
Ширина (мм)
|
75.00 |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
Края
|
Ground, 0.75 mm Maximum Full Width Bevel |
|
Чистая апертура (%)
|
85.00 |
|
Тип покрытия
|
Metal |
|
Покрытие
|
Enhanced Aluminum (250-700nm) |
|
Спецификация покрытия
|
Ravg >89% @ 250 - 450nmRavg >85% @ 250 - 700nm |
|
Допуск на размер (мм)
|
±0.25 |
|
Размеры (мм)
|
75.0 x 75.0 |
|
Качество поверхности
|
60-40 |
|
Задняя поверхность
|
Commercial Polish |
|
Подложка
|
BOROFLOAT® |
|
Плоскостность поверхности
|
λ/4 |
Описание
Зеркало первой поверхности Edmund Optics, артикул 45-340, рассчитан на работу в диапазоне: УФ и видимый диапазоны. Параметры конкретной модификации: размер 75 x 75 мм, плоскостность λ/4. Данная модификация ориентирована на задачи, в которых необходимо обеспечить стабильный световой канал между источником и приёмником. Зеркальная схема меняет направление либо сходимость пучка отражением, поэтому не добавляет хроматическую аберрацию, характерную для преломляющих элементов.
Исполнение изделия — покрытие для 250-700 нм. Благодаря этому компонент можно согласовать с целевым источником и применить в оптическом тракте без неопределённости по ключевому спектральному параметру. Его используют как отдельный функциональный узел или включают в многокомпонентную сборку.
Характеристики
Рабочее покрытие подбирают по длине волны; плоскостность и габариты влияют на качество отражённого волнового фронта и доступную апертуру. Указанные значения — размер 75 x 75 мм, плоскостность λ/4 — важны для расчёта положения элемента, диаметра пучка, допуска по юстировке и выбора механического держателя.
При установке нельзя допускать перекоса, загрязнения рабочей поверхности и механического напряжения. В лазерных конфигурациях дополнительно проверяют угол падения, поляризацию, плотность мощности и наличие обратных отражений. Это помогает сохранить контраст, точность измерения и расчётные параметры тракта.
Отрасли применения
Изделие применяют в таких направлениях, как УФ-лазерные системы, освещение, научные стенды. Его характеристики полезны в исследовательской фотонике, промышленной автоматизации, приборостроении и системах контроля качества.
При грамотном подборе сопутствующих элементов компонент обеспечивает устойчивую передачу, формирование, отражение, регистрацию или измерение излучения. Он подходит для разработки стендов и модулей, где требуется надёжная повторяемость оптического результата.

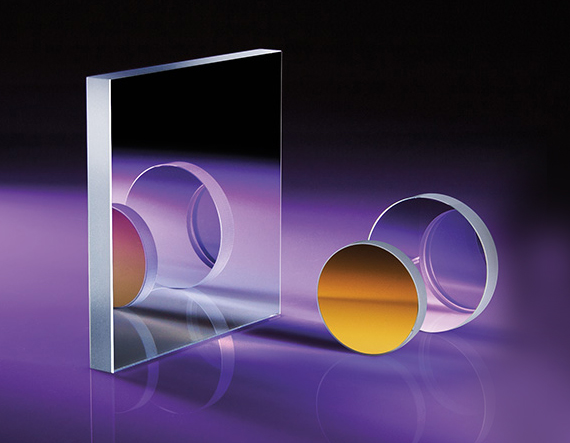

Описание семейства продуктов
- Доступны в широком диапазоне размеров и форм.
- Прецизионные металлические зеркальные покрытия
- Свяжитесь с нами, чтобы узнать о нестандартных размерах
Поверхностные зеркала TECHSPEC® λ/4 First идеально подходят для широкого спектра применений. Для удовлетворения конкретных потребностей применения эти зеркала предлагаются в самых разных формах, размерах и покрытиях. Благодаря нашим прецизионным металлическим покрытиям эти зеркала идеально подходят для широкополосных приложений.
