Зеркало с покрытием на первой поверхности для 400-10000 нм, размер: 75 x 75 мм

Описание

Зеркало с покрытием на первой поверхности артикула 15-494 от Edmund Optics представляет собой крупноформатное квадратное отражательное устройство размером 75×75 мм, предназначенное для работы в чрезвычайно широком спектральном диапазоне от 400 нм до 10 000 нм. На переднюю поверхность подложки из боросиликатного стекла Borofloat 33 нанесено усиленное алюминиевое или серебряное покрытие с защитным диэлектрическим слоем (SiO2), которое обеспечивает высокий и равномерный коэффициент отражения (R_avg > 95%) во всем указанном диапазоне, охватывающем видимый, ближний, средний и дальний инфракрасный свет. Отсутствие преломляющей стеклянной подложки на пути луча до отражающей поверхности гарантирует полное отсутствие хроматической аберрации и двоения изображения, что делает зеркало незаменимым для широкополосных спектрометрических и интерферометрических приложений. Квадратная форма удобна для монтажа в рамочные держатели, поворотные платформы и сканирующие системы. Плоскостность поверхности соответствует стандарту λ/4, а качество обработки 60-40 обеспечивает низкий уровень рассеяния. Толщина подложки около 10 мм придает зеркалу механическую жесткость. Задняя сторона матирована. Изделие упаковано в защитный футляр. Это идеальное решение для фурье-спектрометров, систем ночного видения и лазерных транспортных магистралей, работающих с перестраиваемыми источниками излучения.

Характеристики

Артикул производителя: 15-494 (Edmund Optics). Тип: зеркало первого поверхностного отражения. Размеры: 75,0 мм × 75,0 мм (±0,2 мм). Толщина: ~10 мм. Материал подложки: боросиликатное стекло Borofloat 33. Спектральный диапазон покрытия: 400–10 000 нм. Тип покрытия: усиленное алюминиевое (или серебряное) с защитным слоем SiO2. Коэффициент отражения: R_avg > 95% в рабочем диапазоне. Плоскостность: λ/4 (PV) на 632,8 нм. Качество поверхности: 60-40 scratch-dig. Рабочая температура: -20°C до +100°C. Масса: ~150 г.

Отрасли применения

Зеркало 15-494 широко используется в инфракрасных фурье-спектрометрах в качестве сканирующего зеркала для модуляции интерферирующих лучей. В системах лазерной обработки материалов оно служит поворотным элементом для направления мощных пучков CO2-лазеров. В астрофизических инструментах и телескопах применяется как плоское диагональное зеркало для перенаправления широкополосного излучения небесных объектов. Также востребовано в тепловизионных камерах и стендах для тестирования военной оптики.

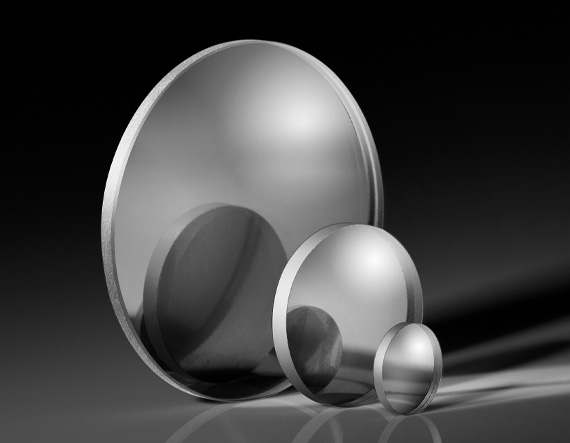

Описание семейства продуктов

• Родиевое покрытие, устойчивое к коррозии и чрезвычайно стойкому к истиранию
• Высокая отражательная способность в видимом и инфракрасном диапазонах
• Идеально подходит для ортодонтического применения

Зеркала First Surface с родиевым покрытием обеспечивают высокую отражательную способность и идеально подходят для ортодонтического применения, особенно для внутриротовой фотографии. Эти зеркала имеют родиевое покрытие, которое отличается высокой устойчивостью к коррозии и агрессивным химическим веществам и проходит жесткие испытания на истирание в соответствии с MIL-C-675C. Зеркала First Surface с родиевым покрытием используют подложку из флоат-стекла, что позволяет легко настраивать их по индивидуальному заказу и обеспечивает отличное соотношение цены и качества. Они доступны в стандартных метрических размерах с круглой или квадратной геометрией.
