Зачерненная точечная диафрагма Acktar, апертура: 75±3 мкм, в оправе

Описание

Точечная диафрагма Acktar с апертурой 75±3 мкм (артикул 15-395) представляет собой прецизионно изготовленное отверстие малого диаметра в непрозрачной, специально зачернённой пластине — такая диафрагма пропускает свет только через строго определённую точку заданного размера, полностью блокируя весь остальной свет.

Сверхчёрное покрытие Acktar принципиально важно именно потому, что обычная диафрагма с блестящими или просто матовыми чёрными краями отверстия неизбежно немного переотражает и рассеивает часть падающего на неё света — а этот паразитный рассеянный свет способен исказить результат точных оптических измерений; покрытие Acktar сводит такое паразитное рассеяние к минимуму, а диаметр отверстия 75±3 мкм выдерживается с жёстким допуском.

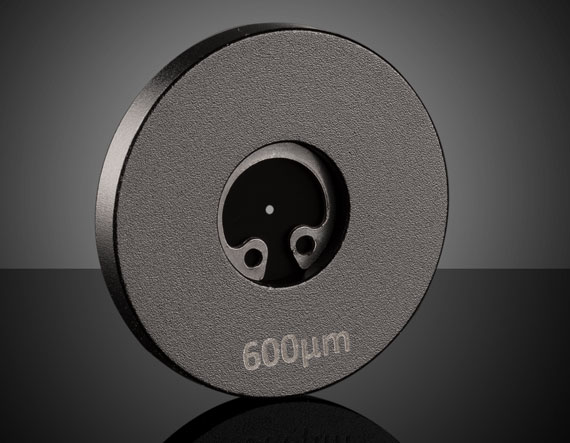

Диафрагма поставляется в металлической оправе — это упрощает её установку в стандартный оптический держатель и юстировку положения относительно лазерного луча.

Точечные диафрагмы такого рода применяют для пространственной фильтрации лазерных пучков (то есть для очистки профиля луча от паразитных боковых искажений), для юстировки оптических схем по единой оси, а также как источник точечного рассеяния света в некоторых видах точных измерений.

При юстировке оптической схемы точечную диафрагму часто используют как временный ориентир: её устанавливают в нужную точку оптической оси и следят, чтобы луч проходил точно через её маленькое отверстие, — это позволяет быстро и наглядно проверить, что вся схема выставлена по одной прямой линии.

Характеристики

• Артикул: 15-395; производитель: Edmund Optics
• Тип: зачернённая точечная диафрагма Acktar
• Апертура (диаметр отверстия): 75±3 мкм
• Исполнение: в оправе

Отрасли применения

• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы
• Сборка и юстировка оптических стендов
• Оптическое приборостроение и OEM-интеграция

Описание семейства продуктов

• Низкий коэффициент отражения от EUV до SWIR.
• Чернеющее покрытие с абсорбцией 99%
• Размер апертуры от 50 до 1000 мкм
• Доступно в размонтированном и смонтированном виде

Пинхолы Acktar Blackened имеют чернеющее покрытие Acktar Magic Black™, которое обеспечивает широкополосный низкий коэффициент отражения от экстремального ультрафиолета (EUV) до коротковолнового инфракрасного излучения (SWIR). Это покрытие обеспечивает практически нулевое газовыделение и может использоваться при температурах до 380°C. Актар Черные пинхолы имеют покрытие с обеих сторон, включая край пинхола, и доступны как в разобранном виде, так и в 25-мм креплении для легкой интеграции в оптические системы. Эти точечные отверстия подложки из нержавеющей стали идеально подходят для приложений пространственной фильтрации, требующих низкого обратного отражения и рассеяния от источников света.

Примечание. Свяжитесь с нами, чтобы узнать о вариантах апертуры.
