Поставщик
|
Edmund Optics |
|
Артикул
|
84-485 |
|
Форма
|
пластины |
|
Оправа
|
без оправы |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Тип
|
Standard Beamsplitter |
|
Допуск по толщине (мм)
|
±0.38 |
|
Толщина (мм)
|
2.00 |
|
Качество поверхности
|
60-40 |
|
Конструкция
|
Plate |
|
Спецификация покрытия
|
Surface 1: Rabs = 70 ±5% @ 350nm, Ravg = 70 ±10% over 250 - 450nm Tabs =30 ±5% @ 350nm, Tavg = 30 ±10% over 250 - 450nm Surface 2: BBAR (Ravg |
|
Чистая апертура (%)
|
>85 |
|
Параллельность (угл. мин)
|
<5 |
|
Диапазон длин волн (нм)
|
250 - 450 |
|
Коэффициент отражения / передачи (R / T)
|
70/30 |
|
Подложка
|
UV Grade Fused Silica |
|
Плоскостность поверхности
|
1&lambda |
|
Допуск на размер (мм)
|
+0.0/-0.2 |
|
Размеры (мм)
|
12.5 x 12.5 |
Описание

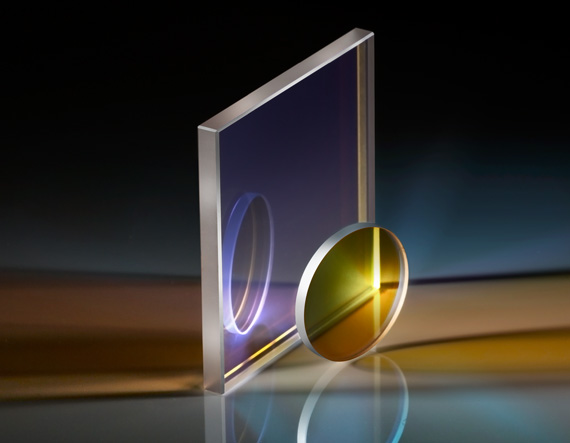

Светоделительная пластинка — это плоский тонкий оптический элемент, предназначенный для разделения падающего светового пучка на отражённую и проходящую составляющие в заданном соотношении, что достигается за счёт нанесения на одну из поверхностей полупрозрачного покрытия, часто металлодиэлектрического или диэлектрического многослойного состава. В отличие от кубических светоделителей, пластинчатая конструкция компактнее, легче и проще в изготовлении, однако требует учёта смещения пучка при прохождении через наклонённую подложку конечной толщины, а также возможного возникновения вторичных отражений от задней грани, если она не обработана дополнительным просветляющим слоем. Соотношение 70/70 по отражению и пропусканию говорит о том, что покрытие рассчитано на примерно равное деление энергии падающего пучка между двумя каналами, что типично для интерферометрических и измерительных схем, где важен баланс сигналов в обоих плечах.
Характеристики
- Тип: плоская светоделительная пластинка
- Размер: 12.5 x 12.5 мм
- Соотношение отражение/пропускание: 70/70
- Тонкая плоскопараллельная подложка с делительным покрытием
- Компактный формат для встраивания в оптические узлы
Отрасли применения
Светоделительные пластинки применяются в интерферометрах, лазерных измерительных системах, схемах совмещения нескольких оптических каналов, фотометрическом и спектральном оборудовании, а также в системах контроля мощности лазерного излучения, где требуется параллельный отбор части сигнала без прерывания основного пучка.
Описание семейства продуктов
- Доступно несколько коэффициентов передачи/отражения
- Вторая поверхность с покрытием BBAR
- Подложка из плавленого кремнезема
Пластинчатые светоделители TECHSPEC® UV обеспечивают оптимальную производительность в спектральном диапазоне 250–450 нм, отличаются низким поглощением и незначительными ложными отражениями. Прецизионная подложка из плавленого кварца была разработана для минимизации дополнительной длины оптического пути, которую светоделитель добавляет к системе обработки изображений или фотонной системе. УФ-пластинчатые светоделители TECHSPEC®, доступные с различными коэффициентами передачи/отражения, идеально подходят для флуоресцентной визуализации, биомедицинских и фармацевтических приложений, криминалистики и спектроскопии. Все покрытия предназначены для 45° AOI и случайной поляризации.
