Поставщик
|
Edmund Optics |
|
Артикул
|
66-448 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
13 мм |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Exempt |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
Шаг (угл. сек)
|
30 |
|
Грузоподъемность (кг)
|
8 |
|
Монтажная резьба
|
(1) 1" x 32, (7) M6 x 1, (4) M3 x 0.5 |
|
Центральное отверстие
|
1" x 32 TPI |
|
Размер платформы (дюймы)
|
2.75 x 2.75 |
|
Шаг винта (мм)
|
0.5 |
|
Ход (мм)
|
13 |
|
Ориентация привода
|
Side Drive |
|
Тип привода
|
Metric Micrometer |
|
Тип
|
Metric |
|
Размер платформы (мм)
|
70 x 70 |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Crossed Roller Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

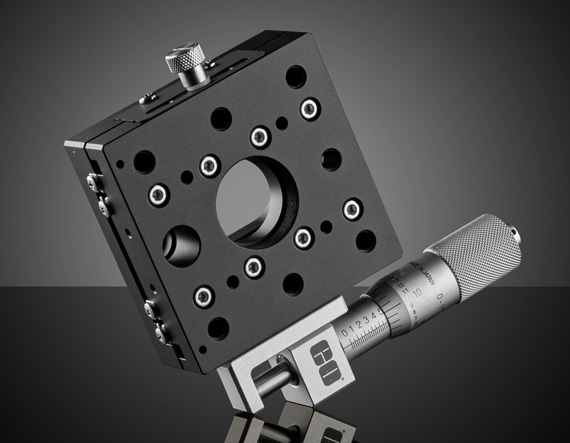

Линейный транслятор со сквозным отверстием размером 70 x 70 мм на перекрестных роликовых подшипниках с боковым метрическим микрометром предназначен для высокоточной подстройки положения оптических и механических компонентов. Сквозное отверстие позволяет использовать платформу в системах с центральным лучом, кабелем или осевым элементом, а микрометрический привод обеспечивает удобную и повторяемую настройку на ход 13 мм. Жёсткая направляющая система гарантирует плавность хода и минимальный люфт.
Боковое расположение микрометра удобно при работе в многокоординатных сборках и ограниченном доступе к торцевой части системы. Транслятор хорошо подходит для лабораторных и промышленных задач, где важны точность, стабильность и удобство интеграции в оптический тракт. Конструкция рассчитана на надёжную эксплуатацию в составе прецизионных узлов.
Характеристики
- Линейный транслятор со сквозным отверстием.
- Размер платформы 70 x 70 мм.
- Перекрестные роликовые подшипники.
- Метрический микрометр расположен сбоку.
- Перемещение 13 мм.
- Высокая точность и повторяемость регулировки.
- Подходит для оптических и измерительных систем.
Отрасли применения
- Позиционирование оптики в центральном тракте.
- Измерительные и лабораторные стенды.
- Лазерные и фотонные системы.
- Машинное зрение и юстировка датчиков.
- Научные установки с осевым доступом.
- Прототипирование прецизионных механизмов.
