Поставщик
|
Edmund Optics |
|
Артикул
|
66-437 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
25 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
Шаг (угл. сек)
|
30 |
|
Ориентация привода
|
Side Drive |
|
Грузоподъемность (кг)
|
8 |
|
Центральное отверстие
|
M6 x 1 |
|
Монтажная резьба
|
(8) M6 x 1, (4) M3 x 0.5, (8) M2 x 0.4 |
|
Ход (мм)
|
25 |
|
Размер платформы (мм)
|
70 x 70 |
|
Размер платформы (дюймы)
|
2.75 x 2.75 |
|
Шаг винта (мм)
|
0.5 |
|
Тип привода
|
Metric Micrometer |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Crossed Roller Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип
|
Metric |
|
Тип движения
|
Linear (X) |
Описание

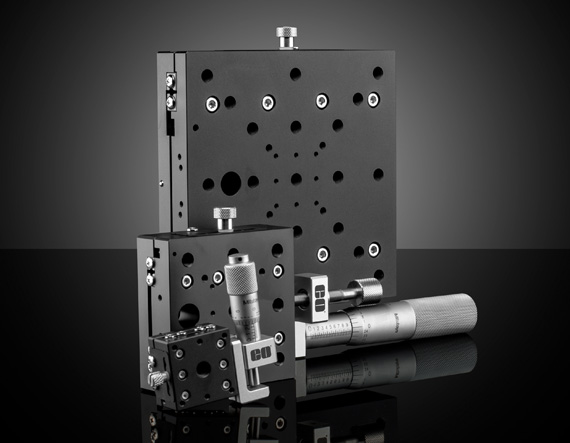

Линейный транслятор стандартной конструкции размером 70 x 70 мм на перекрестных роликовых подшипниках с боковым метрическим микрометром предназначен для высокоточного линейного позиционирования компонентов на ход 25 мм. Микрометрический привод позволяет удобно и точно задавать перемещение, а перекрестные роликовые подшипники обеспечивают плавный ход, высокую жёсткость и минимальный люфт. Такое сочетание делает платформу удобной для юстировки оптических элементов, измерительных датчиков и механических узлов.
Боковое расположение микрометра обеспечивает удобный доступ к регулировке в многокоординатных системах и плотных конструкциях. Транслятор хорошо подходит для длительной эксплуатации в лабораторной и промышленной среде, где важны повторяемость и стабильность положения. Платформа может использоваться как отдельный модуль или как часть более сложной системы позиционирования.
Характеристики
- Линейный транслятор стандартной серии.
- Размер платформы 70 x 70 мм.
- Перекрестные роликовые подшипники.
- Метрический микрометр расположен сбоку.
- Перемещение 25 мм.
- Высокая точность и повторяемость регулировки.
- Подходит для прецизионных лабораторных и промышленных задач.
Отрасли применения
- Оптическая юстировка и настройка.
- Позиционирование измерительных головок и датчиков.
- Лабораторные стенды и метрологические системы.
- Системы машинного зрения.
- Научно-исследовательские установки.
- Прототипирование опто-механических узлов.
