Поставщик
|
Edmund Optics |
|
Артикул
|
66-427 |
|
Механизм на основе
|
перекрестных роликовых подшипников |
|
Смещение
|
13 мм |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Поворот в горизонтальной плоскости (угл. сек)
|
25 |
|
Шаг (угл. сек)
|
30 |
|
Грузоподъемность (кг)
|
8 |
|
Монтажная резьба
|
(8) ¼-20, (4) 6-32, (8) 2-56 |
|
Центральное отверстие
|
¼-20 |
|
Размер платформы (дюймы)
|
2.75 x 2.75 |
|
Шаг винта (мм)
|
0.635 |
|
Перемещение (дюймы)
|
0.5 |
|
Ориентация привода
|
Center Drive |
|
Тип привода
|
English Micrometer |
|
Тип
|
English |
|
Размер платформы (мм)
|
70 x 70 |
|
Точность прямой линии (мкм)
|
2 |
|
Система направляющих
|
Crossed Roller Bearing |
|
Конструкция
|
Aluminium Stage |
|
Тип движения
|
Linear (X) |
Описание

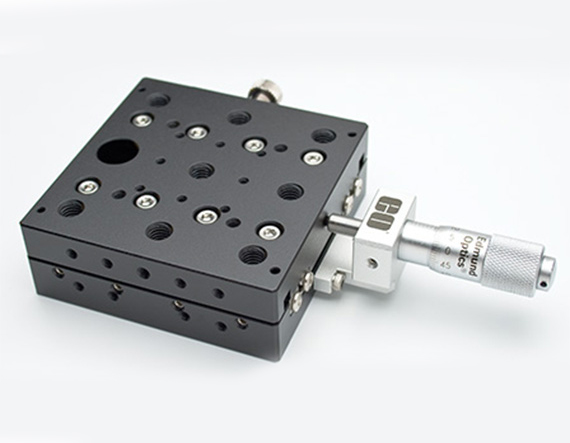

Линейный транслятор на перекрестных роликовых подшипниках, стандартная модель, размер: 70x70мм, дюймовый микрометр на торце, перемещение: 0.5".
Платформа перемещает закрепленный узел вдоль направляющей. Варианты на перекрестных роликах выбирают, когда важны жесткость и управляемость перемещения. Размер монтажной площадки не равен ходу, а градуировка микрометра не является гарантированной точностью позиционирования всей сборки.
Положение органа подачи определяет удобство доступа: боковой и торцевой приводы требуют разных зазоров. Отдельно проверяют монтажную резьбу, расположение отверстий и возможность прохода оптического пучка; отверстие в платформе не означает, что свободный просвет сохраняется при любом положении.
Нагрузку оценивают по массе и выносу относительно опоры. Перед испытанием проверяют крайние положения, прокладку кабелей и отсутствие помех. После установки движение проверяют на рабочей нагрузке с подходом к контрольной отметке с разных сторон.
Если результат используют как измерение координаты, положение сверяют независимым индикатором или оптической мерой. В журнале сохраняют исходную точку, направление подачи и конфигурацию крепления.
При сравнении двух конфигураций используют одну контрольную деталь и одинаковые условия. Если в карточке нет численного предела для этого артикула, его уточняют по паспорту либо проверяют на стенде. В журнале отделяют параметры товара от результата, который зависит от сопряженных компонентов.
Проверку планируют до начала серии: задают исходное положение, выбирают контрольный образец и записывают настройки. Результат сверяют после повторной установки. Если значение меняется, последовательно исключают изменения внешних условий и сопряжений, прежде чем делать вывод о характеристиках изделия.
Характеристики
- Артикул: 66-427
- Линейный транслятор на перекрестных роликовых подшипниках, стандартная модель, размер: 70x70мм, дюймовый микрометр на торце, перемещение: 0.5"
Отрасли применения
- Оптомеханика: размещение и точное перемещение компонентов вдоль одной оси.
