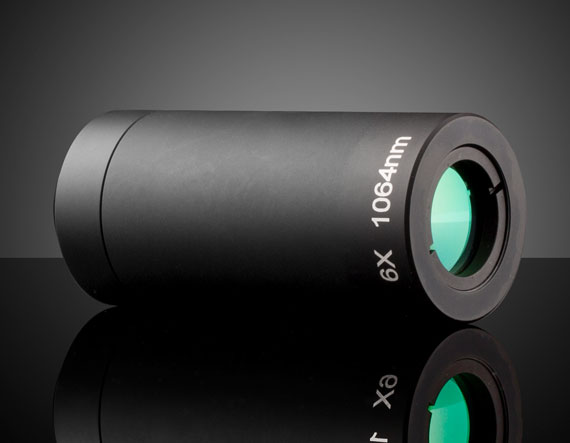

Расширитель пучка Scorpii™ для Nd:YAG лазеров, расширение луча: 6X, рабочая длина волны: 1064 нм

Описание

Расширитель пучка Scorpii™ артикула 37-060 от Edmund Optics представляет собой прецизионную оптическую систему, разработанную специально для Nd:YAG-лазеров с рабочей длиной волны 1064 нм. Устройство реализует увеличение диаметра пучка в 6 раз (6X), преобразуя входной коллимированный луч малого диаметра в расширенный коллимированный луч большего диаметра с соответственно уменьшенной расходимостью. Это критически важно для дальномерных систем, лидаров и лазерной локации, где требуется минимальная расходимость для доставки максимальной энергии на удалённую цель. Оптическая схема расширителя основана на галилеевском телескопе с асферическими линзами, что обеспечивает компактность и отсутствие промежуточной фокусировки, способной вызвать пробой воздуха в мощных лазерах. Все оптические элементы изготовлены из высокостойкого плавленого кварца или N-BK7 и имеют просветляющее покрытие для 1064 нм с коэффициентом отражения менее 0,2%, что гарантирует общее пропускание системы свыше 98%. Корпус расширителя выполнен из анодированного алюминия, устойчив к вибрациям и имеет стандартную резьбу для крепления к лазерным головкам. Юстировка увеличения и коллимации может быть фиксированной или плавной (в зависимости от модели), с блокировочными кольцами. Устройство поставляется в защитном кейсе. Scorpii™ является надёжным компонентом для построения профессиональных лазерных систем.

Характеристики

Артикул производителя: 37-060 (Edmund Optics). Серия: Scorpii™. Тип: расширитель пучка (beam expander). Коэффициент расширения: 6X. Рабочая длина волны: 1064 нм. Входной диаметр пучка: ~4 мм (макс.). Выходной диаметр пучка: ~24 мм. Пропускание: >98%. Тип покрытия: лазерное AR-1064 нм (R < 0,2%). Материал линз: UVFS или N-BK7. Конструкция: галилеевская (без промежуточной фокусировки). Крепление: резьбовое (обычно M30×1 или аналогичное). Длина: ~100 мм. Вес: ~300 г. Рабочая температура: +10°C до +40°C.

Отрасли применения

Расширитель пучка 37-060 широко используется в лазерных дальномерах, лидарах и системах целеуказания для уменьшения расходимости луча и повышения дальности действия. В промышленных лазерных установках для резки и сварки он служит для адаптации диаметра пучка к апертуре сканирующих головок. В научных экспериментах по лазерной локации спутников и Луны расширитель является ключевым элементом передающего тракта. Также востребован в системах лазерной связи для формирования узконаправленного канала передачи данных.

Описание семейства продуктов

• Просветляющее покрытие для лазера Nd:YAG с длинами волн: 355 нм, 532 нм и 1064 нм.
• Доступно фиксированное увеличение от 2X до 10X
• Предназначен для OEM-интеграции без корректировки отклонений.

TECHSPEC^® Scorpii™ Nd:YAG предназначены для таких приложений расширения луча, как лазерная гравировка и обработка материалов. Эти расширители луча имеют антибликовое покрытие и высокие коэффициенты пропускания. Эти расширители луча доступны с несколькими фиксированными увеличениями от 2X до 10X с резьбой M22 x 0,75. Расширители луча TECHSPEC Scorpii Nd:YAG — это экономичное решение для системной интеграции. Эти расширители луча, идеально подходящие для OEM-производителей, позволяют быстро укладываться в сроки изготовления прототипов и применения.

Примечание. Это семейство продуктов ранее называлось TECHSPEC LCht Fixed YAG Beam Expanders.

Также доступны комплекты расширителей луча TECHSPEC Scorpii™ Nd:YAG. Для гелий-неоновых лазеров доступны расширители пучка TECHSPEC Arcturus™ HeNe. Для приложений, в которых приемлема вращающаяся оптика, доступны линейные расширители луча TECHSPEC Vega™ и широкополосные расширители луча TECHSPEC Vega™. Для приложений с более высокой точностью, где необходима скользящая оптика, см. наши расширители линейного луча TECHSPEC Draconis® Nd:YAG лазера или широкополосные расширители луча TECHSPEC Draconis™. Для широкополосных или сверхбыстрых приложений доступны расширители отражающего луча TECHSPEC Canopus™.

Версии на 532 нм совместимы с популярными лазерными приложениями с длиной волны 530 нм, а версии на 1 064 нм идеально подходят для использования с лазерными приложениями на 1 060 нм, 1 070 нм и 1 075 нм.
