Поставщик
|
Edmund Optics |
|
Артикул
|
83-939 |
|
Фокусное расстояние объектива
|
6 мм |
|
Числовая апертура
|
f/5.6 |
|
Серия объектива
|
Blue |
|
Крепление
|
M12 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
96.5mm - 35.2° |
|
ИК-фильтр
|
Нет |
|
Вес (г)
|
4 |
|
Тип
|
M12 Imaging Lens |
|
Внешний диаметр (мм)
|
14.0 |
|
Крепление
|
M12 x 0.5 (S-Mount) |
|
Длина (мм)
|
14.10 |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
134.6mm - 47.7° |
|
Искажение (%)
|
-15.0 Diagonal, -9.2 Horizontal |
|
Максимальный формат сенсора
|
1/3" |
|
Рабочее расстояние (мм)
|
150 - &infin |
|
Апертура (f / #)
|
f/5.6 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
134.6mm - 47.7° |
|
Фокусное расстояние FL (мм)
|
6.00 |
Описание

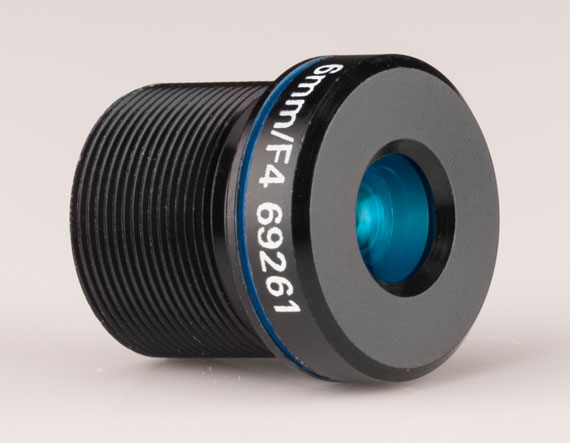

Объектив Blue 83-939 с креплением M12 предназначен для компактных систем визуализации, машинного зрения и приборных камер, где требуется короткое фокусное расстояние 6 мм и стабильная работа с фиксированными оптическими параметрами. Крепление M12 широко применяется во встраиваемых камерах, миниатюрных видеомодулях и промышленных сенсорах, поэтому объектив удобен для интеграции в серийные и опытные устройства без сложной механической адаптации.
Фокусное расстояние 6 мм обеспечивает широкое поле зрения и подходит для съемки объектов на ограниченной дистанции. Апертура f/5.6 помогает получить увеличенную глубину резкости и снизить чувствительность изображения к небольшим изменениям расстояния до объекта. Это полезно при контроле изделий на конвейере, наблюдении рабочих зон, регистрации положения деталей и применении в системах, где камера должна уверенно фиксировать объект без постоянной перенастройки фокуса.
Диагональная дисторсия -15.0% указывает на выраженное геометрическое искажение по диагонали, что следует учитывать при проектировании системы. Для задач измерения размеров, распознавания формы или анализа координат может потребоваться программная коррекция изображения. При этом объектив может быть эффективен в системах обзорного наблюдения, навигации, обнаружения объектов и визуального контроля, где широкий охват сцены важнее идеальной геометрии. 83-939 подходит для компактных оптико-электронных устройств, которым требуется простая установка, малый форм-фактор и предсказуемое поле зрения.
Характеристики
- Тип изделия: объектив Blue с креплением M12.
- Артикул: 83-939.
- Фокусное расстояние: 6 мм.
- Апертура: f/5.6.
- Диагональная дисторсия: -15.0%.
- Назначение: формирование изображения в компактных камерах.
- Подходит для широкого поля зрения.
- Совместим с встраиваемыми видеомодулями формата M12.
Отрасли применения
- Машинное зрение и промышленная инспекция.
- Встраиваемые камеры и сенсорные модули.
- Робототехника и навигационные системы.
- Визуальный контроль технологических процессов.
- Лабораторная регистрация изображений.
- Разработка компактных оптико-электронных приборов.
