Поставщик
|
Edmund Optics |
|
Артикул
|
38-012 |
|
Фокусное расстояние объектива
|
6 мм |
|
Числовая апертура
|
f/4 |
|
Серия объектива
|
Blue |
|
Крепление
|
M12 |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
97.7mm - 35.7° |
|
ИК-фильтр
|
Нет |
|
Вес (г)
|
4 |
|
Тип
|
M12 Imaging Lens |
|
Внешний диаметр (мм)
|
14 |
|
Крепление
|
M12 x 0.5 (S-Mount) |
|
Длина (мм)
|
14.50 |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
134.9mm - 48.0° |
|
Искажение (%)
|
-11.8 Diagonal -7.3 Horizontal |
|
Максимальный формат сенсора
|
1/3" |
|
Рабочее расстояние (мм)
|
150 - &infin |
|
Апертура (f / #)
|
f/4.0 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
134.9mm - 48.0° |
|
Фокусное расстояние FL (мм)
|
6.00 |
Описание

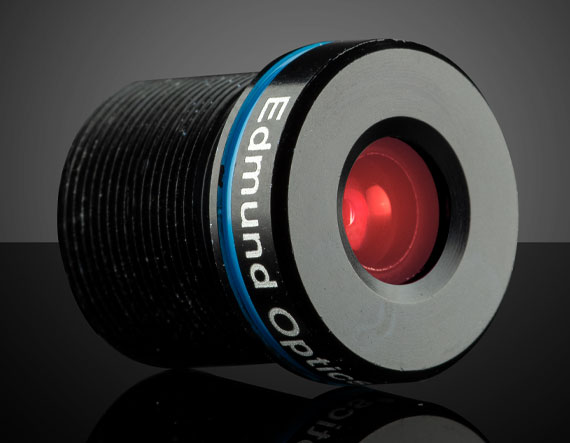

Объектив Blue серии с креплением M12, фокусным расстоянием 6 мм, апертурой f/4.0 и диагональной дисторсией порядка −11,8 % относится к широкоугольным решениям для компактных систем машинного зрения. Оптическая схема обеспечивает контролируемую бочкообразную дисторсию, характерную для короткофокусных объективов, с заданным значением для корректной программной компенсации. Апертура f/4.0 обеспечивает баланс между светосилой и глубиной резкости, позволяя успешно использовать объектив в условиях типовой индустриальной подсветки.
Объектив предназначен для работы с CMOS‑сенсорами малого формата и обеспечивает широкий угол обзора при компактных габаритах, что удобно для встраиваемых приложений. Конструкция выполнена в промышленном исполнении с резьбовым креплением M12 и рассчитана на стабильную эксплуатацию в составе OEM‑модулей и технических систем визуализации. Значение дисторсии задается как характеристика, позволяющая проектировать программную коррекцию изображения в системах машинного зрения.
Характеристики
- Серия: Blue
- Фокусное расстояние: 6 мм
- Апертура: f/4.0
- Крепление: M12 (S-mount)
- Диагональная дисторсия: около −11,8 % (бочкообразная)
- Широкий угол обзора для сенсоров малого формата
- Баланс светосилы и глубины резкости
- Промышленное исполнение для встраиваемых систем
- Оптимизация под задачи машинного зрения и последующей цифровой коррекции
Отрасли применения
- Встраиваемые системы машинного зрения общего назначения
- Обзорные и инспекционные системы с широким полем зрения
- Робототехника и системы навигации с компактными камерами
- OEM‑модули визуализации в промышленном оборудовании
