Поставщик
|
Edmund Optics |
|
Артикул
|
86-596 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
6 мм |
|
Числовая апертура
|
f/8 |
|
Серия объектива
|
Ci |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Передний диаметр (мм)
|
34 |
|
Вес (г)
|
64 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Количество элементов (групп)
|
9 (7) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
47.80 |
|
Передняя резьба
|
M34.0 x 0.5 (Male) |
|
Резьба фильтра
|
M43 x 0.75 with required adapter #89-940 |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
52.6mm - 32.4° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
71.0mm - 42.7° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
86.9mm - 51.0° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
96.8mm - 55.9° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
110.2mm - 62.1° |
|
Диаметр (мм)
|
26.5 |
|
Покрытие
|
425 - 675nm BBAR |
|
Рабочее расстояние (мм)
|
75 - &infin |
|
Апертура (f / #)
|
f/8 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
110.2mm - 62.1° |
|
Максимальный формат сенсора
|
1/1.8" |
|
Фокусное расстояние FL (мм)
|
6.00 |

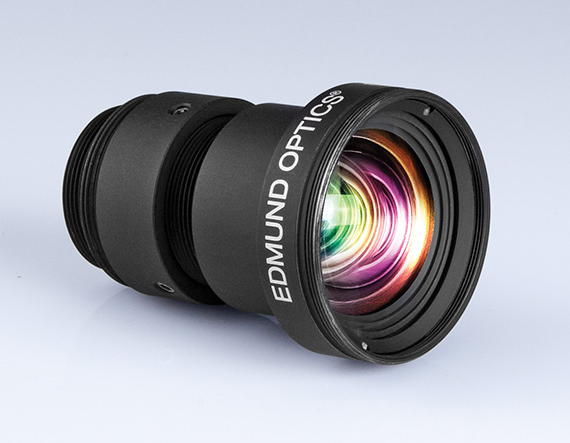

Описание
Объектив Ci серии с фокусным расстоянием 6 мм и апертурой f/8 предназначен для сверхширокоугольных систем машинного зрения, ориентированных на массовую интеграцию в промышленное и лабораторное оборудование. Короткое фокусное расстояние обеспечивает очень широкое поле зрения, что удобно при контроле больших участков конвейера и обзорном мониторинге рабочей зоны. Апертура f/8 даёт большую глубину резкости и хорошую стабильность изображения при наличии достаточной подсветки.
Используя оптический дизайн C серии, объектив Ci 6 мм f/8 обеспечивает высокое разрешение и низкую вариативность параметров от экземпляра к экземпляру, но при этом имеет более компактную и лёгкую механику. Регулируемый и фиксируемый фокус облегчает настройку и обеспечивает стабильность при длительной эксплуатации и вибрациях. Такой объектив особенно удобен для многоканальных и OEM-систем, где критичны габариты и повторяемость результатов.
Характеристики
- Фокусное расстояние 6 мм, сверхширокоугольное.
- Апертура f/8 (фиксированная).
- Очень широкое поле зрения для обзорных задач.
- Оптика C серии в компактной механике Ci.
- Регулируемый и блокируемый фокус.
- Высокое разрешение и стабильный контраст.
- Подходит для сенсоров до 2/3\" в системах машинного зрения.
Отрасли применения
- Обзорный контроль больших производственных зон.
- Инспекция широких конвейерных линий.
- Встраиваемые системы технического зрения.
- Лабораторные стенды с широким полем обзора.
- Учебные комплексы по сверхширокоугольной оптике.
- OEM-решения с жёсткими ограничениями по габаритам.
