Поставщик
|
Edmund Optics |
|
Артикул
|
86-595 |
|
Покрытие
|
425 - 675nm BBAR |
|
Типы объектива
|
фиксированные объективы (с фиксированным фокусным расстоянием) |
|
Фокусное расстояние объектива
|
6 мм |
|
Числовая апертура
|
f/5.6 |
|
Серия объектива
|
Ci |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Передний диаметр (мм)
|
34 |
|
Вес (г)
|
64 |
|
Тип
|
Fixed Focal Length Lens |
|
Вариант Ирисовой диафрагмы
|
Fixed |
|
Стиль
|
VIS |
|
Количество элементов (групп)
|
9 (7) |
|
Крепление
|
C-Mount |
|
Длина (мм)
|
47.80 |
|
Передняя резьба
|
M34.0 x 0.5 (Male) |
|
Резьба фильтра
|
M43 x 0.75 with required adapter #89-940 |
|
Горизонтальное поле зрения, сенсор 1/4 дюйма
|
52.6mm - 32.4° |
|
Горизонтальное поле зрения, сенсор 1/3 дюйма
|
71.0mm - 42.7° |
|
Горизонтальное поле зрения, сенсор 1 / 2,5 дюйма
|
86.9mm - 51.0° |
|
Горизонтальное поле зрения, датчик 1/2 дюйма
|
96.8mm - 55.9° |
|
Горизонтальное поле зрения, сенсор 1 / 1,8 дюйма
|
110.2mm - 62.1° |
|
Диаметр (мм)
|
26.5 |
|
Покрытие
|
425 - 675nm BBAR |
|
Рабочее расстояние (мм)
|
75 - &infin |
|
Апертура (f / #)
|
f/5.6 |
|
Горизонтальное поле зрения при максимальном формате сенсора
|
110.2mm - 62.1° |
|
Максимальный формат сенсора
|
1/1.8" |
|
Фокусное расстояние FL (мм)
|
6.00 |

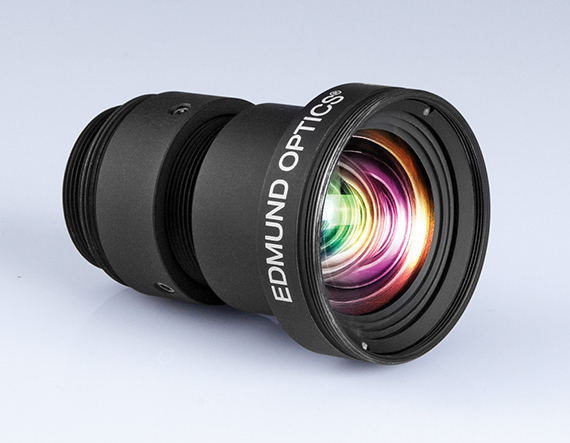

Описание
Объектив Ci серии с фокусным расстоянием 6 мм и апертурой f/5.6 предназначен для сверхширокоугольных приложений машинного зрения с повышенной светосилой по сравнению с версией f/8. Фокус 6 мм даёт очень широкий угол обзора, а апертура f/5.6 обеспечивает более яркое изображение и допускает работу при меньшей подсветке или с более короткими выдержками. При этом сохраняется большая глубина резкости, достаточная для большинства обзорных и инспекционных задач.
Оптическая схема основана на дизайне C серии, обеспечивающем высокое качество изображения и минимальный разброс характеристик между объективами, а компактный корпус Ci снижает массу и габариты для массовой интеграции. Регулируемый и фиксируемый фокус позволяет один раз настроить систему под нужное рабочее расстояние. Объектив 6 мм f/5.6 хорошо подходит для многокамерных систем, где требуются сверхширокий обзор, хорошая светосила и компактный форм-фактор.
Характеристики
- Фокусное расстояние 6 мм, сверхширокоугольное.
- Апертура f/5.6 (фиксированная).
- Очень широкое поле зрения.
- Высокое разрешение и низкая вариативность параметров.
- Компактная механика Ci серии.
- Регулируемый и фиксируемый фокус.
- Оптимизирован для сенсоров до 2/3\".
Отрасли применения
- Обзорные системы машинного зрения.
- Инспекция широких зон конвейера и рабочих областей.
- Встраиваемые камеры и диагностические модули.
- Лабораторные стенды по широкоугольной визуализации.
- Учебные комплексы по промышленной оптике.
- OEM-системы с повышенными требованиями к светосиле.
