Держатель круглой оптики, диаметр: 6 мм, крепление: S-Mount, для оптики толщиной: 3 мм

Описание

Держатель Edmund Optics 63-941 рассчитан на установку круглого оптического элемента диаметром 6 мм и толщиной до 3 мм. Крепление S-Mount позволяет включать компонент в компактные оптические сборки с резьбой M12 × 0,5, широко применяемой в миниатюрных объективах, камерах и сенсорных модулях. Держатель подходит для фиксации фильтров, окон, диафрагм, небольших линз и других круглых деталей соответствующего размера.

Компактная конструкция полезна в приборах, где стандартные оправы занимают слишком много места. Использование резьбового корпуса упрощает осевое позиционирование элемента и позволяет объединять держатель с совместимыми тубусами или объективными узлами. При выборе следует учитывать не только наружный диаметр оптики, но также фактическую толщину, доступную световую апертуру и допустимый способ удержания. Оптика с покрытием требует особенно аккуратной установки, поскольку контакт крепежа с рабочей поверхностью может вызвать повреждение.

Держатель может применяться для создания сменных спектральных модулей, установки защитного окна перед сенсором или размещения апертурного элемента внутри малогабаритного объектива. При использовании линзы необходимо дополнительно контролировать направление выпуклой поверхности и положение относительно главной оптической плоскости системы.

Характеристики

• Производитель: Edmund Optics.
• Каталожный номер: 63-941.
• Тип: держатель круглого оптического элемента.
• Диаметр совместимой оптики: 6 мм.
• Максимальная или номинальная толщина оптики: 3 мм.
• Тип крепления: S-Mount.
• Стандарт резьбы S-Mount: M12 × 0,5.
• Возможные элементы: линзы, фильтры, окна и диафрагмы.

Особенности интеграции

Перед сборкой следует измерить реальную толщину детали и проверить, остается ли достаточно резьбы для надежной фиксации. Прижим выполняют без избыточного усилия. Световая апертура держателя должна соответствовать рабочему диаметру пучка. Если элемент имеет спектральное покрытие только с одной стороны, его ориентацию отмечают до установки. Для защиты от самоотвинчивания допустимо применять штатное стопорное кольцо.

Отрасли применения

• Миниатюрные камеры и объективы S-Mount.
• Оптические датчики и считывающие головки.
• Компактные спектральные фильтры.
• Медицинские и диагностические приборы.
• Микрооптические лабораторные установки.
• Системы машинного зрения.
• Встраиваемые осветительные модули.

Описание семейства продуктов

• Крепления для простых объективов, ахроматов, фильтров или прицельных сеток.
• Предназначен для интеграции с любыми компонентами C, S или T-Mount
• Оптика удерживается на месте стопорным кольцом, входящим в комплект

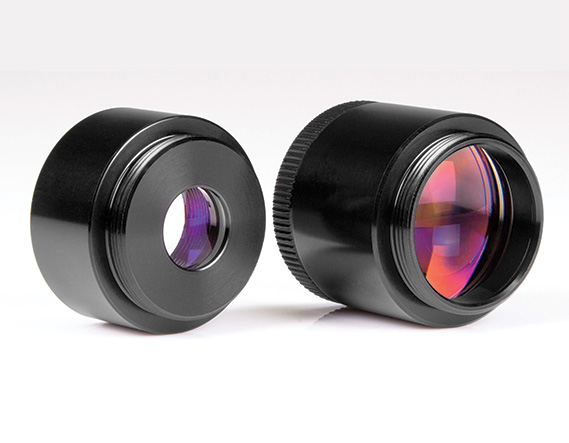

Круглые оптические крепления TECHSPEC® C, S и T предназначены для установки различных круглых оптических компонентов в системы, совместимые с креплениями C, S или T. Входящее в комплект стопорное кольцо с резьбой, предназначенное для стандартного прямого плоского гаечного ключа, надежно удерживает оптический компонент на месте. Круглые оптические крепления TECHSPEC C, S и T имеют резьбу для крепления 1 дюйм x 32TPI, M12 x 0,5 или M42 x 0,75 с внешним диаметром 30 мм, 16 мм и 48 мм соответственно. Эти круглые оптические крепления совместимы с широким спектром оптомеханических компонентов Edmund Optics с резьбой C, S или T и идеально подходят для создания различных оптических систем.

Примечание. #56-353, #56-354, #52-933 и #52-292 состоят из трех частей.
