Поставщик
|
Edmund Optics |
|
Артикул
|
49-399 |
|
Покрытие
|
Protected Aluminum (400-700nm) |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Примечание
|
Coating on Elliptical Surface |
|
Диапазон длин волн (нм)
|
400 - 700 |
|
Типичный предел плотности энергии
|
0.3 J/cm2 @ 532nm & 1064nm, 10ns |
|
Тип
|
Rod Lens |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Допуск по длине (мм)
|
±0.1 |
|
Диаметр (мм)
|
6.00 +0.00/-0.05 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >85% @ 400 - 700nm |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±10 |
|
Покрытие
|
Protected Aluminum (400-700nm) |
|
Длина (мм)
|
12.00 |
Описание

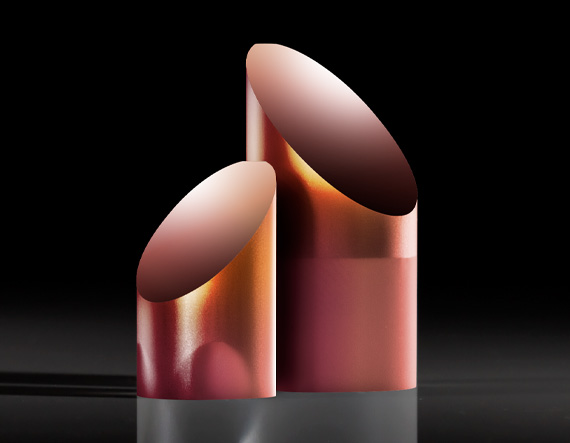

Стержневое зеркало с углом скоса 45°, диаметр 6 мм и длина 12 мм, с покрытием для диапазона 400–700 нм представляет собой миниатюрный оптический элемент для отклонения светового пучка на 90° в эндоскопических, бороскопических и других компактных оптических системах с ограниченными габаритами. Стержневая форма (цилиндр с косым срезом под 45°) позволяет вставлять зеркало непосредственно в трубку или канал оптического инструмента.
Диаметр 6 мм является средним в серии стержневых зеркал этого типа и подходит для оптических каналов соответствующего поперечного сечения — типичных для промышленных бороскопов среднего класса и некоторых медицинских жёстких эндоскопов. Длина 12 мм (вдвое больше диаметра) обеспечивает полное перекрытие оптического пучка косым срезом при соблюдении правила, что длина цилиндрического зеркала равна диаметру, умноженному на √2.
Отражающее покрытие для видимого диапазона 400–700 нм оптимизировано для работы с белым светом, галогенными источниками, светодиодными осветителями и лазерами видимого диапазона. Высокий коэффициент отражения по всему видимому спектру обеспечивает яркое и цветокорректное изображение при использовании в эндоскопических осветительных или наблюдательных системах.
Стержневое зеркало 49-399 применяется в жёстких эндоскопах и бороскопах для отклонения оси наблюдения на 90°, в компактных лазерных системах для изменения направления пучка без использования обычных зеркальных держателей, в оптоволоконных осветительных системах с боковым выводом и в устройствах для визуального доступа к труднодоступным узлам оборудования.
Характеристики
- Бренд: Edmund Optics
- Артикул: 49-399
- Стержневое зеркало с углом скоса 45°
- диаметр: 6 мм
- длина: 12 мм
- покрытие для 400-700 нм
Отрасли применения
- Отклонение лазерного пучка в эндоскопических и бороскопических системах
- Миниатюрные оптические тракты для машинного зрения
- Внутриканальные осветительные системы
- Боковое наблюдение в медицинских и промышленных эндоскопах
- Компактные оптоволоконные системы доставки излучения
