Поставщик
|
Edmund Optics |
|
Артикул
|
48-932 |
|
Тип линз
|
вогнутые |
|
Покрытие
|
без покрытия |
|
Тип вогнутых линз
|
двояковогнутые линзы |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
6 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
Тип
|
Double-Concave Lens |
|
Радиус R1 = -R2 (мм)
|
-9.47 |
|
Числовая апертура NA
|
0.33 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
f / #
|
1.5 |
|
Толщина кромки ET (мм)
|
1.79 |
|
Скос
|
Protective bevel as needed |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
1.00 |
|
Чистая апертура CA (мм)
|
5.4 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BK7 |
|
Покрытие
|
Uncoated |
|
Заднее фокусное расстояние BFL (мм)
|
-9.32 |
|
Эффективное фокусное расстояние EFL (мм)
|
-9.00 |
|
Диаметр (мм)
|
6.00 +0.0/-0.025 |
Описание
Двояковогнутая линза 48-932 от Edmund Optics (серия TECHSPEC) имеет диаметр 6 мм и отрицательное фокусное расстояние -9 мм, что соответствует относительному отверстию f/1,5 по модулю. Линза изготовлена из стекла N-BK7 и не имеет просветляющего покрытия, что делает её пригодной для широкополосного применения в диапазоне от 350 до 2000 нм. Двояковогнутая форма обеспечивает расходимость проходящего пучка и используется для расширения лазерных пучков, коррекции аберраций или в качестве отрицательного элемента в оптических системах. Линза поставляется без оправы и совместима со стандартными держателями для оптики диаметром 6 мм.
Характеристики
- Тип: двояковогнутая линза (DCV)
- Диаметр: 6 мм
- Фокусное расстояние: -9 мм
- Без покрытия
- Материал: N-BK7
- Относительное отверстие: f/1,5 (по модулю)
- Поставляется без оправы
Отрасли применения
Двояковогнутая линза 48-932 используется для расширения лазерных пучков в телескопических системах, для коррекции аберраций в объективах и в качестве отрицательного элемента в оптических схемах. Она применяется в системах визуализации, микроскопах и спектрометрах. Благодаря отсутствию покрытия линза может работать в широком спектральном диапазоне. В научных исследованиях она используется в экспериментах по оптике.
Описание семейства продуктов
- Диапазон длин волн 350–2200 нм
- Точный диаметр и допуски на центрирование обеспечивают простую интеграцию OEM
- Широкий выбор диаметров и фокусных расстояний.
- Доступны дополнительные варианты просветляющего покрытия: MgF2, VIS 0°, VIS-NIR, NIR I и NIR II.

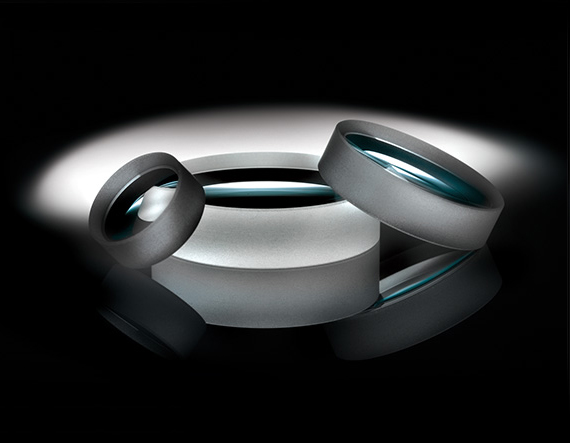

Двойно-вогнутые (DCV) линзы имеют две изогнутые внутрь поверхности и отрицательное фокусное расстояние. Они используются для уменьшения изображения и распространения света.
