Поставщик
|
Edmund Optics |
|
Артикул
|
48-681 |
|
Тип линз
|
вогнутые |
|
Покрытие
|
без покрытия |
|
Тип вогнутых линз
|
двояковогнутые линзы |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
без покрытия |
|
Диаметр
|
6 мм |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
Тип
|
Double-Concave Lens |
|
Радиус R1 = -R2 (мм)
|
-12.57 |
|
Числовая апертура NA
|
0.25 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Фокусное расстояние характерной длины волны (нм)
|
587.6 |
|
f / #
|
2.00 |
|
Толщина кромки ET (мм)
|
1.59 |
|
Скос
|
Protective bevel as needed |
|
Допуск толщины центра (мм)
|
±0.05 |
|
Толщина центра CT (мм)
|
1.00 |
|
Чистая апертура CA (мм)
|
5.4 |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Качество поверхности
|
40-20 |
|
Подложка
|
N-BK7 |
|
Покрытие
|
Uncoated |
|
Заднее фокусное расстояние BFL (мм)
|
-12.33 |
|
Эффективное фокусное расстояние EFL (мм)
|
-12.00 |
|
Диаметр (мм)
|
6.00 +0.0/-0.025 |
Описание
Двояковогнутая линза обладает двумя вогнутыми сферическими поверхностями и относится к рассеивающим оптическим элементам — параллельный пучок, проходящий через неё, расходится, как будто исходит из мнимого фокуса перед линзой. Отрицательное фокусное расстояние -12 мм в характеристике как раз отражает рассеивающую природу элемента. Такие линзы часто применяются в комбинации с положительными линзами для компенсации сферической аберрации, увеличения эквивалентного фокусного расстояния системы или расширения пучка. Данный экземпляр не имеет просветляющего покрытия, что расширяет возможности применения на нестандартных длинах волн, где стандартные покрытия могут вносить нежелательные потери или искажения, но требует учёта френелевских потерь на каждой поверхности при точных энергетических расчётах. Диаметр линзы составляет 6 мм, что говорит о её применении в компактных оптических узлах.
Характеристики
- Тип: двояковогнутая линза (рассеивающая)
- Диаметр: 6 мм
- Фокусное расстояние: -12 мм
- Без просветляющего покрытия
- Две симметричные вогнутые сферические поверхности
- Компактные габариты для встраивания в малогабаритные узлы
Отрасли применения
Двояковогнутые линзы применяются в системах расширения лазерных пучков, в объективах и видоискателях, а также в комбинированных оптических системах, где требуется компенсация положительной оптической силы других элементов. Они используются в лабораторных экспериментальных установках, при построении телескопов Галилея и в осветительных системах, где нужно быстро увеличить диаметр пучка на коротком участке. Отсутствие покрытия делает линзу удобной для использования на нестандартных длинах волн вне типовых диапазонов серийных просветляющих покрытий, в том числе в ультрафиолетовой и специальных исследовательских задачах.
Описание семейства продуктов
- Диапазон длин волн 350–2200 нм
- Точный диаметр и допуски на центрирование обеспечивают простую интеграцию OEM
- Широкий выбор диаметров и фокусных расстояний.
- Доступны дополнительные варианты просветляющего покрытия: MgF2, VIS 0°, VIS-NIR, NIR I и NIR II.

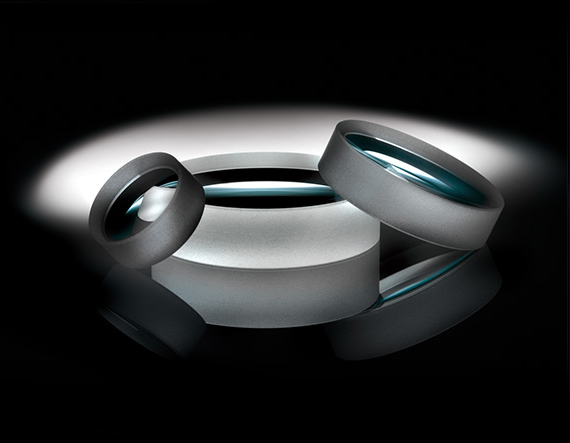

Двойно-вогнутые (DCV) линзы имеют две изогнутые внутрь поверхности и отрицательное фокусное расстояние. Они используются для уменьшения изображения и распространения света.
