Описание

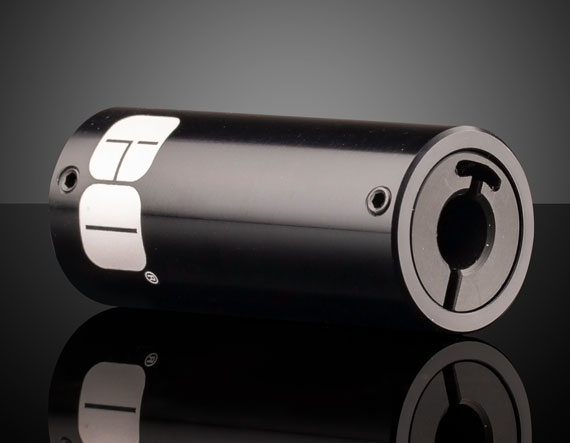

Держатель 64-914 предназначен для установки гомогенизирующего (перемешивающего свет) стержня длиной 75 мм с рабочим диаметром (входным отверстием) 6 мм.
Гомогенизирующий стержень — это прозрачный стержень, внутри которого свет многократно отражается от боковых стенок, за счёт чего яркость света на выходе выравнивается по всему сечению: неравномерное, «пятнистое» освещение на входе превращается в ровное, однородное световое пятно на выходе.
Держатель надёжно фиксирует такой стержень по всей его длине и позволяет встроить его в осветительный тракт прибора, где важна равномерная (без ярких и тёмных участков) засветка всей рабочей области — например, при проекции изображения или подсветке образца в измерительном приборе.
Отдельный держатель (без самого стержня в комплекте) удобен там, где заказчик уже выбрал подходящий гомогенизирующий стержень нужной длины и материала и ищет для него совместимое механическое крепление.
Надёжная фиксация по всей длине стержня предотвращает его случайное смещение или выпадение при вибрации прибора, что могло бы сбить равномерность светового пятна на выходе и потребовать повторной юстировки узла.
Характеристики
- Артикул: 64-914; производитель: Edmund Optics
- Тип: держатель гомогенизирующего (выравнивающего свет) стержня
- Рабочий диаметр (апертура): 6 мм
- Длина устанавливаемого стержня: 75 мм
Отрасли применения
- Осветительные и проекционные системы
- Медицинское и стоматологическое оборудование
- Сборка и юстировка оптических стендов
- Оптическое приборостроение и OEM-интеграция
Описание семейства продуктов
- Легко монтирует гомогенизирующие стержни Light Pipe
- Зажимы, не оставляющие царапин
- Доступны аксессуары для монтажа на макетной плате
Эти крепления, специально разработанные для крепления линейки гомогенизирующих стержней Light Pipe N-BK7 и плавленого кварца, упрощают обращение с этими компонентами и их интеграцию. Концевые зажимы обеспечивают минимальный контакт со световодами, обеспечивая максимальную светоотдачу. Каждое крепление включает в себя два пластиковых зажима, не оставляющих царапин, один цилиндр и четыре установочных винта. Также доступен монтажный кронштейн #64-922 ¼-20 для легкой установки на столе.
