Поставщик
|
Edmund Optics |
|
Артикул
|
86-712 |
|
Диаметр
|
12.5 мм |
|
Действие
|
отражение |
|
Допуск по толщине (мм)
|
±0.25 |
|
Тип
|
Linear Polarizer |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 209
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Подложка
|
Fused Silica |
|
Конструкция
|
Thin Film Dielectric |
|
Переданный волновой фронт, пик-впадина
|
λ/4 @ 633nm |
|
Пропускание (%)
|
>98 (P-Polarization) |
|
Угол падения (°)
|
45 ±2 |
|
Расчетная длина волны DWL (нм)
|
633 |
|
Толщина (мм)
|
6.00 |
|
Допуск на размер (мм)
|
+0.00/-0.25 |
|
Чистая апертура (%)
|
90 |
|
Диаметр (мм)
|
12.50 |
|
Качество поверхности
|
40-20 |
|
Чистая апертура CA (мм)
|
11.25 |
|
Коэффициент экстинкции
|
10,000:1 |
Описание

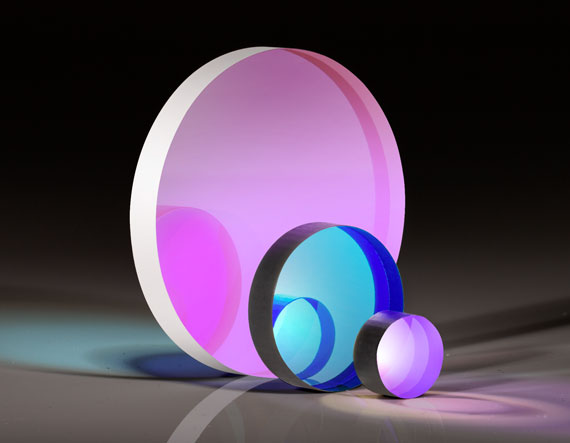

Тонкоплёночный поляризатор 86-712 компании Edmund Optics имеет диаметр 12,5 мм и рассчитан на длину волны 633 нм.
Такой поляризатор представляет собой стеклянную пластину со специальным тонкоплёночным покрытием, нанесённым под определённым наклонным углом к падающему пучку: свет с одним направлением поляризации проходит через пластину почти без потерь, а свет с другим направлением поляризации в основном отражается в сторону.
В отличие от плёночного поляризатора-плёнки, наклеенной на подложку, тонкоплёночное покрытие на стекле выдерживает значительно более высокую мощность проходящего света, что делает такой поляризатор пригодным для работы с достаточно мощным лазерным излучением.
Длина волны 633 нм — стандартная рабочая линия гелий-неоновых лазеров, широко применяемых в юстировочных, измерительных и учебных лабораторных установках, поэтому такой поляризатор часто используют именно в паре с лазерами этого типа. Поляризатор изготовлен как отдельно стоящее лазерное исполнение с усиленной механической и термической стойкостью покрытия: в отличие от простого тонкоплёночного поляризатора общего назначения, «лазерная» версия рассчитана на длительную стабильную работу при постоянном воздействии сфокусированного лазерного излучения без постепенной деградации покрытия. Компактный диаметр (12,5 мм) делает поляризатор удобным для установки в небольшие юстировочные держатели и компактные оптические схемы, где более крупный элемент занимал бы лишнее место. Такие поляризаторы применяют для контроля и точной настройки поляризации лазерного излучения в интерферометрах, в схемах измерения мощности лазера и в качестве элемента оптических изоляторов, защищающих сам лазер от вредного возвратного отражённого света.
Характеристики
- Артикул: 86-712; производитель: Edmund Optics
- Тип: тонкоплёночный поляризатор
- Рабочая длина волны: 633 нм
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Спектроскопия и аналитическое приборостроение
Описание семейства продуктов
- Высокий коэффициент экстинкции – 10 000:1
- Угол падения 45°
- Доступно для гармоник Nd:YAG и длин волн HeNe
Тонкопленочные лазерные линейные поляризаторы TECHSPEC® используются для передачи P-поляризованного света и отражения S-поляризованного света. Эти поляризаторы с тонкопленочными диэлектрическими покрытиями сочетают в себе высокий порог повреждения лазера с высоким коэффициентом экстинкции для оптимальной работы в ряде лазерных применений. Подложка из плавленого кварца УФ-излучения обеспечивает максимальную производительность, а твердое антибликовое покрытие делает эти прочные поляризаторы легкими в очистке и юстировке. Тонкопленочные поляризаторы лазерной линии TECHSPEC доступны для обычных длин волн лазера.
