Поставщик
|
Edmund Optics |
|
Артикул
|
55-023 |
|
Ось перемещения
|
XYZ |
|
Диапазон перемещения
|
60 (±30) мм |
|
Тип передачи основания
|
с реечной передачей |
|
Особенности
|
с реечной передачей |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Вес (кг)
|
0.71 |
|
Грузоподъемность (кг)
|
1.5 |
|
Центральное отверстие
|
None |
|
Монтажная резьба
|
(8) M3 x 0.5 |
|
Ход на вращение ручки (мм)
|
20 |
|
Ход (мм)
|
60 (±30) in X and Y 40 (±20) in Z |
|
Размер платформы (мм)
|
40 x 34 |
|
Тип
|
Metric |
|
Тип привода
|
Rack and Pinion |
|
Система направляющих
|
Dovetail |
|
Конструкция
|
Rack and Pinion: Brass Stage: Aluminum |
|
Тип движения
|
Linear (X-Y-Z) |
Описание

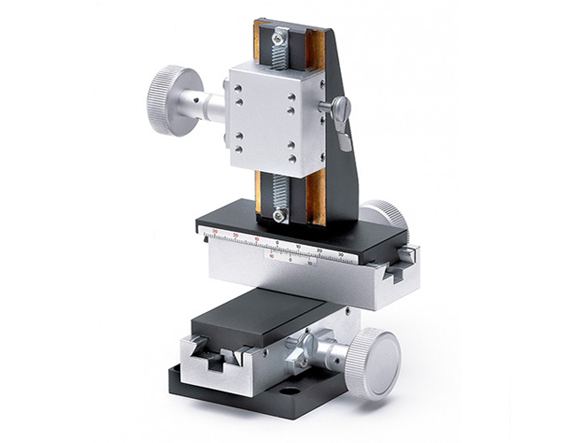

Платформа с реечной передачей 55-023 предназначена для трехкоординатного позиционирования объектов, держателей, образцов или измерительных узлов. Перемещение по X и Y составляет 60 мм, что соответствует диапазону ±30 мм от центрального положения, а перемещение по Z составляет 40 мм, или ±20 мм. Такая конфигурация позволяет выполнять пространственную настройку положения в пределах компактной рабочей зоны и подходит для задач, где требуется быстрое и удобное перемещение по нескольким осям.
Реечная передача обеспечивает практичное механическое управление перемещением и хорошо подходит для установок, где важны достаточно большой ход, понятная ручная регулировка и возможность оперативной перенастройки. Платформа может использоваться для позиционирования образцов под объективом, настройки высоты и поперечного положения оптических компонентов, совмещения датчиков, перемещения небольших камер или выравнивания механических приспособлений. Наличие трех осей делает изделие универсальным для лабораторных и производственных задач.
55-023 полезна в микроскопии, контроле качества, сборке приборов и экспериментальных стендах. Она позволяет быстро вывести объект в нужную точку наблюдения, настроить фокус или совместить элемент с оптической осью. Платформа может применяться в ситуациях, где не требуется моторизация, но необходима надежная и повторяемая ручная регулировка. Изделие помогает сократить время настройки, повысить удобство работы оператора и обеспечить гибкость при изменении конфигурации оборудования.
Характеристики
- Тип изделия: платформа с реечной передачей.
- Артикул: 55-023.
- Перемещение по X: 60 мм.
- Перемещение по Y: 60 мм.
- Диапазон по X и Y: ±30 мм.
- Перемещение по Z: 40 мм.
- Диапазон по Z: ±20 мм.
- Назначение: трехосевое позиционирование компонентов.
Отрасли применения
- Микроскопия и работа с образцами.
- Лабораторные измерительные стенды.
- Оптическая юстировка.
- Промышленный контроль качества.
- Приборостроение и прототипирование.
- Учебные технические установки.
