Платформа с реечной передачей, перемещение по X-Y 60 (±30) мм

Описание

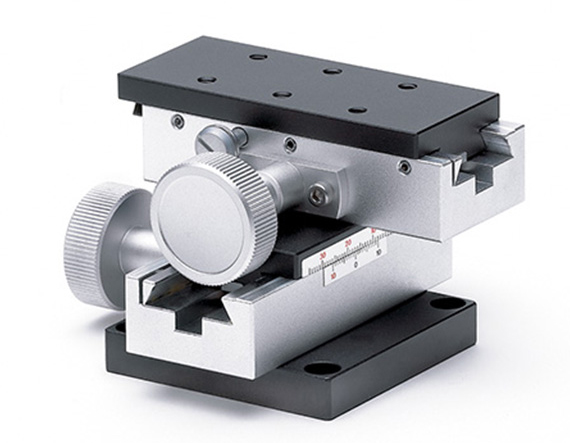

Платформа с реечной передачей и перемещением по осям X-Y 60 мм (±30 мм от центра), производства Edmund Optics, представляет собой позиционирующий стол на основе шестерённо-реечного (rack and pinion) механизма, предназначенный для быстрого и плавного двухкоординатного позиционирования образцов, оптических компонентов или измерительных приборов в лабораторных и производственных установках машинного зрения. Реечная передача обеспечивает быстрое перемещение платформы вручную вращением приводной шестерни по зубчатой рейке без необходимости многократных оборотов винта, что существенно ускоряет процесс грубого позиционирования по сравнению с традиционными микрометрическими или винтовыми трансляторами.

Диапазон перемещения ±30 мм от центрального положения по каждой из осей X и Y обеспечивает достаточно широкое поле позиционирования для большинства задач лабораторного и производственного контроля, включая перемещение образцов под объективом камеры или микроскопа при построчном сканировании поверхности. Механизм реечной передачи обеспечивает плавность хода платформы при относительно невысокой точности позиционирования по сравнению с микрометрическими трансляторами, что делает данную платформу оптимальным выбором для приложений, где приоритетом является скорость грубого позиционирования, а не субмикронная точность установки координаты.

Двухосевая конструкция платформы позволяет реализовать независимое перемещение по двум перпендикулярным направлениям в горизонтальной плоскости, что востребовано при построении сканирующих систем контроля качества, инспекционных установок машинного зрения и лабораторных станций для позиционирования образцов под объективом или измерительным датчиком. Простота механизма реечной передачи обеспечивает надёжность и долговечность платформы при интенсивной эксплуатации в производственных условиях, требующих частого перемещения объекта в пределах рабочего поля.

Характеристики

Диапазон перемещения: 60 мм (±30 мм) по осям X и Y. Тип привода: шестерённо-реечная передача (rack and pinion). Количество осей: две (X и Y), независимое перемещение. Назначение: быстрое грубое позиционирование образцов и оптических компонентов. Материал: металлический корпус платформы.

Отрасли применения

Платформа применяется при позиционировании образцов и оптических компонентов в системах машинного зрения и лабораторного контроля качества. Она используется в промышленной автоматизации при построении сканирующих инспекционных установок, требующих быстрого перемещения объекта в пределах рабочего поля. Также платформа находит применение в научных лабораториях при позиционировании образцов под микроскопом или измерительным датчиком в ходе построчного сканирования.
