Линза Френеля, размер: 6.7" x 6.7", фокусное расстояние: 3"

Описание

Линза Френеля размером 6.7" x 6.7" и фокусным расстоянием 3" (артикул 32-593) — плоская тонкая линза особой конструкции: вместо сплошной толстой изогнутой поверхности обычной линзы её рабочая поверхность разбита на множество концентрических тонких колец-ступенек, каждое из которых наклонено под своим углом так, чтобы в сумме все кольца преломляли свет так же, как одна сплошная изогнутая поверхность.

Идея linзы Френеля принадлежит французскому инженеру Огюстену Френелю, разработавшему такую конструкцию ещё в XIX веке для маячных линз — тогда было важно собрать свет маяка в узкий пучок, не используя непомерно тяжёлую и толстую сплошную линзу большого диаметра.

Изготавливают линзы Френеля чаще всего из тонкого прозрачного пластика методом штамповки или литья — благодаря этому даже линза очень большого диаметра остаётся лёгкой и относительно недорогой в производстве по сравнению со стеклянной линзой сопоставимого размера, которую пришлось бы вытачивать из массивной заготовки.

Линзы Френеля широко применяют там, где нужно собрать или направить свет большого диаметра пучка при минимальном весе и толщине оптики: в осветительных приборах, проекционных системах, солнечных концентраторах и коллиматорах, а также в некоторых типах датчиков и приборов ночного видения.

Характеристики

• Артикул: 32-593; производитель: Edmund Optics
• Тип: сферическая линза Френеля
• Размер: 6.7" x 6.7"
• Фокусное расстояние: 3"

Отрасли применения

• Осветительные и проекционные системы
• Медицинское и стоматологическое оборудование
• Лазерные системы и лазерная обработка материалов
• Научные исследования и опытно-конструкторские работы

Описание семейства продуктов

• Положительное фокусное расстояние
• Квадратные и прямоугольные варианты
• Идеально подходит для приложений, собирающих свет.

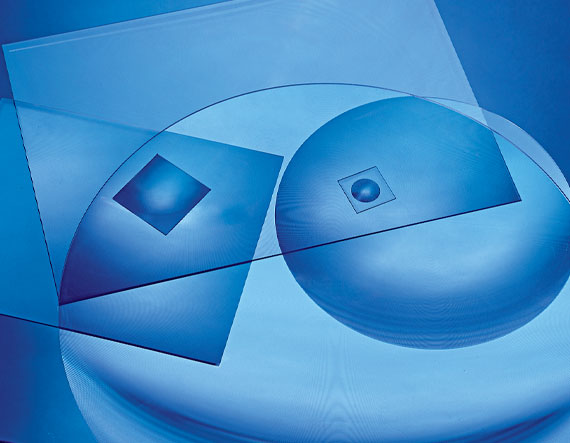

Линза Френеля заменяет изогнутую поверхность обычной линзы серией концентрических канавок, отлитых на поверхности тонкого и легкого пластикового листа. Канавки действуют как отдельные преломляющие поверхности, как крошечные призмы, если смотреть в поперечном сечении, изгибая параллельные лучи в очень близком приближении к общему фокусному расстоянию. Поскольку линза тонкая, при поглощении теряется очень мало света. Линзы Френеля — это компромисс между эффективностью и качеством изображения. Высокая плотность канавок обеспечивает более высокое качество изображения, в то время как низкая плотность канавок обеспечивает лучшую эффективность (что необходимо в приложениях по сбору света). В бесконечных сопряженных системах рифленая сторона линзы должна быть обращена к более длинному сопряженному элементу.

Линзы Френеля чаще всего используются в устройствах сбора света, таких как конденсорные системы или установки излучателя/детектора. Линзы Френеля также можно использовать как лупы или проекционные линзы; однако из-за высокого уровня искажений делать это не рекомендуется.
