Поставщик
|
Edmund Optics |
|
Артикул
|
34-636 |
|
Тип линз
|
вогнутые |
|
Покрытие
|
NIR II (750-1550nm) |
|
Тип вогнутых линз
|
линзы плоско вогнутые |
|
Фокусное расстояние
|
<5 мм |
|
Покрытие
|
4447 |
|
Форма
|
цилиндрические |
|
Диаметр
|
6.3 мм |
|
Числовая апертура NA
|
0.26 |
|
Диаметр (мм)
|
6.35 +0.0/-0.025 |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Мощность (П-В) @ 632,8 нм
|
1.5&lambda |
|
Неравномерность (П-В) @ 632,8 нм
|
λ/4 |
|
Наклон оси, идущей вдоль выгнутой плоскости линзы (угл. мин)
|
<5 |
|
Наклон оси, идущей вдоль плоской плоскости линзы (угл. мин)
|
<5 |
|
Диапазон длин волн (нм)
|
750 - 1550 |
|
Тип
|
Cylinder Lens, Plano-Concave |
|
Качество поверхности
|
40-20 |
|
Радиус R1 (мм)
|
6.46 |
|
Эффективное фокусное расстояние EFL (мм)
|
-12.50 |
|
f / #
|
2 |
|
Толщина кромки ET (мм)
|
1.73 |
|
Спецификация покрытия
|
Rabs ≤1.5% @ 750 - 800nmRabs ≤1.0% @ 800 - 1550nmRavg ≤0.7% @ 750 - 1550nm |
|
Покрытие
|
NIR II (750-1550nm) |
|
Чистая апертура CA (мм)
|
5.72 |
|
Подложка
|
N-BK7 |
|
Допуск толщины центра (мм)
|
±0.1 |
|
Толщина центра CT (мм)
|
1.00 |
|
Скос
|
Protective bevel as needed |
|
Заднее фокусное расстояние BFL (мм)
|
-13.16 |

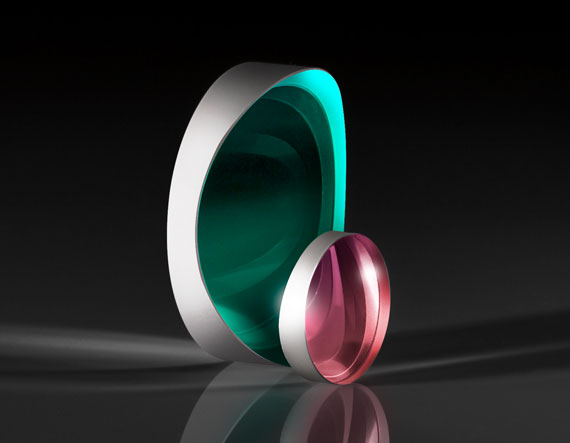

Описание
Плоско-вогнутая цилиндрическая линза Edmund Optics, артикул 34-636, предназначен для работы в области: ближний ИК. Для этой позиции заданы следующие параметры: диаметр 6,35 мм, фокусное расстояние -12,5 мм. Изделие может стать функциональной основой лабораторного стенда или серийного прибора при корректном подборе сопутствующей оптики. Цилиндрическая поверхность меняет сходимость только в одной плоскости, что позволяет управлять шириной линии или компенсировать астигматизм.
Особенность исполнения — покрытие для 750-1550 нм. Она определяет совместимость изделия с предусмотренным источником и влияет на потери, паразитные отражения, рассеяние или эффективность преобразования пучка. Компонент применяют как самостоятельный элемент либо в составе более сложной оптической сборки.
Характеристики
Отрицательное фокусное расстояние задаёт силу рассеивания; ориентация оси определяет направление преобразования пучка. Значения диаметр 6,35 мм, фокусное расстояние -12,5 мм необходимо учитывать совместно, поскольку они задают доступную апертуру, пространственную конфигурацию и допустимые условия эксплуатации.
Монтаж выполняют в совместимом держателе, исключающем перекос и механическое напряжение. Для сохранения параметров рабочие поверхности защищают от пыли, следов пальцев и случайных царапин. В лазерных схемах дополнительно проверяют размер пучка, угол падения, поляризацию и плотность мощности на элементе.
Отрасли применения
Изделие востребовано в таких задачах, как формирование лазерной линии, коррекция астигматизма. Оно подходит для исследовательской фотоники, промышленного приборостроения, лабораторных измерений и разработки специализированных оптических модулей.
Практическая ценность компонента проявляется при построении воспроизводимого канала между источником, образцом и приёмником. Согласование спектра, механической установки и габаритов оптического тракта позволяет использовать заданные характеристики без компромисса по качеству сигнала.
Описание семейства продуктов
- Технические характеристики сплава для формирования балки
- Используется с цилиндрическими линзами TECHSPEC® Imaging Grade PCX для циркулярных лучей.
- Отрицательное фокусное расстояние
Цилиндрические линзы TECHSPEC® Imaging Grade PCV обычно используются для рассеивания коллимированного света по одной оси. Эти объективы предназначены для системной интеграции благодаря строго контролируемым спецификациям и щедрым скидкам. Цилиндрические линзы TECHSPEC Imaging Grade PCV имеют точно контролируемые характеристики заклинивания и наклона и идеально подходят для формирования эллиптических лучей в сочетании с нашими цилиндрическими линзами TECHSPEC Imaging Grade PCX.
