Поставщик
|
Edmund Optics |
|
Артикул
|
37-286 |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Фокусное расстояние
|
76.2 мм |
|
Форма
|
параболические |
|
Тип оптических зеркал
|
параболические |
|
Диаметр
|
6.35 мм |
|
Внеосевой угол
|
90° |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Отраженный волновой фронт, RMS
|
λ/4 |
|
Смещение по оси Y (мм)
|
76.20 |
|
Подложка
|
Aluminum 6061-T6 |
|
Совместимые монтажные пластины
|
#37-943 |
|
Качество поверхности
|
80-50 |
|
Диапазон длин волн (нм)
|
400 - 2000 |
|
Шероховатость поверхности (Ангстрем)
|
<50 RMS |
|
Показатель поверхности, СКЗ
|
λ/8 |
|
Исходное фокусное расстояние PFL (мм)
|
38.1 |
|
Угол смещения (°)
|
90 |
|
Диаметр (мм)
|
6.35 +0.1/-0.0 |
|
Допуск фокусного расстояния (%)
|
±1 |
|
Эффективное фокусное расстояние EFL (мм)
|
76.20 |
|
Тип покрытия
|
Metal |
|
Спецификация покрытия
|
Ravg >85% @ 400 - 700nm Ravg >90% @ 400 - 2000nm |
|
Покрытие
|
Protected Aluminum (400-2000nm) |
|
Тип
|
Off-Axis Parabolic Mirror |

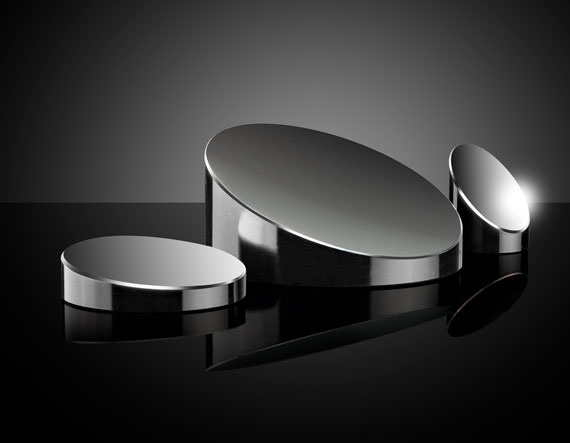

Описание
Алюминиевое внеосевое параболическое зеркало предназначено для высокоточной работы с отраженным светом в компактных оптических системах. Параболическая форма позволяет эффективно собирать и фокусировать излучение без хроматических аберраций, а внеосевая конструкция помогает сместить рабочую ось и удобнее вписать элемент в сложную схему. Алюминиевое покрытие обеспечивает широкую спектральную применимость от 400 до 2000 нм, что делает зеркало универсальным для видимого, ближнего ИК и части более длинноволнового диапазона. Малый диаметр 6.35 мм подходит для миниатюрных узлов, а эффективное фокусное расстояние 76.20 мм дает удобную геометрию для точной настройки. Низкая шероховатость поверхности 50Å помогает сохранить высокое качество отражения и снизить рассеяние. Такое зеркало полезно в лазерной технике, исследовательской оптике и прецизионных измерительных системах, где требуется компактность и высокая точность светового тракта. Оно помогает строить надежные зеркальные схемы с хорошей оптической эффективностью.
Характеристики
- Тип: внеосевое параболическое зеркало.
- Покрытие: алюминиевое.
- Внеосевой угол: 90°.
- Диаметр: 6.35 мм.
- Эффективное фокусное расстояние: 76.20 мм.
- Шероховатость поверхности: 50Å.
Отрасли применения
Зеркало применяется в фотонике, лазерной технике, научных исследованиях, приборостроении и измерительных системах. Оно подходит для широкого спектра длин волн и компактных зеркальных узлов. Изделие востребовано там, где нужна точная фокусировка и минимальные аберрации.
Описание семейства продуктов
- Алюминиевые покрытия для УФ, видимого и ближнего ИК-диапазонов
- Диапазон шероховатости поверхности, включая 50Å и 100Å
- Параметры угла смещения 15°, 30°, 45°, 60° или 90°
- Также доступны внеосевые параболические зеркала с золотым и серебряным покрытием
Алюминиевые внеосевые параболические зеркала (OAP) TECHSPEC® — это экономичное решение для фокусировки падающего света с минимальными потерями на рассеяние. Доступные с улучшенным или защищенным алюминиевым покрытием, эти зеркала OAP обеспечивают высокую отражательную способность от ультрафиолетового (УФ) до ближнего инфракрасного (БИК). Эти алюминиевые OAP изготавливаются с различными характеристиками шероховатости поверхности, предлагая разработчикам выбор между высокопроизводительными зеркалами с низким рассеянием и более экономичными вариантами. Алюминиевые внеосевые параболические зеркала TECHSPEC® используются в оптических системах, таких как шлирен- и спектроскопические системы, а также в лазерных системах для фокусировки лазерных лучей. Для повышения гибкости системной интеграции доступны монтажные пластины, которые крепятся к основанию этих внеосевых параболических зеркал.
