Поставщик
|
Edmund Optics |
|
Артикул
|
17-220 |
|
Покрытие
|
без покрытия |
|
Размер
|
Ø6.35 мм |
|
Knoop Hardness (kg/mm2)
|
1900 |
|
RoHS
|
Compliant |
|
Parallelism (arcmin)
|
≤3.5 |
|
Poisson's Ratio
|
0.27 |
|
Substrate
|
Sapphire (Al2O3) |
|
Surface Flatness
|
2λ (typical) |
|
Surface Quality
|
80-50 |
|
Surface Roughness (μm)
|
0.1 per Inch |
|
Type
|
Protective Window |
|
Wavelength Range (nm)
|
330 - 5500 |
|
Young's Modulus (GPa)
|
435 |
|
Index of Refraction nd
|
1.77 |
|
Edges
|
Fine Ground |
|
Density (g/cm3)
|
3.97 |
|
Coefficient of Thermal Expansion CTE (10-6/°C)
|
8.8 |
|
Coating
|
Uncoated |
|
Thickness (mm)
|
2.00 ±0.05 |
|
Diameter (mm)
|
6.35 ±0.05 |
|
Clear Aperture (%)
|
≥90 |
|
Birefringence (no-ne)
|
0.008 for Visible Light Orthogonal to Optical Axis |
|
Bevel
|
Protective as needed |
|
Axis Orientation
|
Random |
|
Abbe Number (vd)
|
72.24 |
Описание
Оптическое окно 17-220 компании Edmund Optics сделано из сапфира, диаметром 6,35 мм, толщина — 2 мм. Окно не меняет направление света, а просто пропускает его через себя, отделяя, например, внутреннюю часть прибора от внешней среды.
Окно поставляется без просветляющего покрытия. Сапфир — очень твёрдый и прочный материал, устойчивый к царапинам, ударам и высокой температуре, а также хорошо пропускающий свет в широком диапазоне от ультрафиолета до среднего инфракрасного излучения.
Такие окна устанавливают там, где нужно отделить один объём от другого (например, защитить внутренность прибора от пыли и влаги или разделить два разных давления в системе), не мешая при этом свету свободно проходить дальше по оптическому тракту.
Небольшой размер (6,35 мм) типичен для защитных окошек, устанавливаемых прямо перед чувствительным датчиком или лазерным диодом там, где важна повышенная механическая и термическая стойкость самого защитного стекла. Сапфир особенно устойчив к воздействию агрессивных сред и резким перепадам температуры, что удобно в промышленных и медицинских приборах, работающих в тяжёлых условиях эксплуатации.
Характеристики
- Артикул: 17-220; производитель: Edmund Optics
- Тип: плоское окно
- Диаметр: 6,35 мм
- Толщина: 2 мм
- Материал: сапфира
- Покрытие: отсутствует
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
- Машинное зрение и промышленный контроль качества
- Микроскопия и лабораторная оптика
- Оптическое приборостроение и OEM-интеграция
- Научные и учебные лаборатории

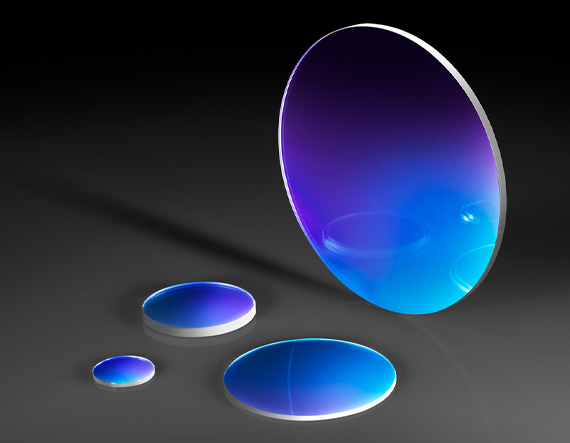

Описание семейства продуктов
- Особенности: исключительная твёрдость поверхности, химическая стойкость
- Пропускает длины волн в диапазоне от УФ до среднего инфракрасного
- Тонче и прочнее стандартных стеклянных окон
- Доступны варианты антибликового покрытия в диапазоне 400–5000 нм
Сапфировые окна TECHSPEC® изготавливаются из монокристаллического сапфира, что делает их идеальными для применения в сложных условиях (например, в лазерных системах) благодаря исключительной твёрдости поверхности, высокой теплопроводности, высокой диэлектрической проницаемости и стойкости к распространённым химическим кислотам и щелочам. Сапфир — второй по твёрдости кристалл после алмаза, и благодаря своей структурной прочности сапфировые окна могут быть изготовлены значительно тоньше других распространённых окон с улучшенным коэффициентом пропускания. С химической точки зрения сапфир представляет собой монокристалл оксида алюминия (Al2O3) и используется в диапазоне пропускания от 330 до 5500 нм без покрытия. Сапфировые окна TECHSPEC® доступны с антибликовыми (AR) покрытиями для улучшения характеристик в видимом, ближнем ИК и ИК диапазонах с вариантами покрытия, охватывающими диапазон от 400 до 5000 нм.
