Поставщик
|
Edmund Optics |
|
Артикул
|
39-620 |
|
Покрытие
|
Laser Mirror (355nm) |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Nd:YAG |
|
RoHS (Правила ограничения содержания вредных веществ)
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
0-45 |
|
Толщина (мм)
|
3.18 ±0.20 |
|
Размеры (мм)
|
6.35 x 6.35 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
355 |
|
Покрытие
|
Laser Mirror (355nm) |
|
Порог повреждения, импульсный
|
5 J/cm2 @ 355nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs >99.8% @ 355nm |
|
Отражение на расчетной длине волны (%)
|
99.8 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
85 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Лазерное зеркало 39-серии 39-620 компании Edmund Optics размером 6.35 x 6.35 мм рассчитано специально под работу с лучом лазера Nd:YAG на длине волны 355 нм.
В отличие от универсального широкополосного зеркала, такое «линейное» зеркало (laser line mirror) оптимизировано под одну конкретную длину волны и заданный угол падения луча (0-45°) — благодаря такой узкой специализации покрытие даёт особенно высокий коэффициент отражения именно на рабочей длине волны, заметно выше, чем у универсального широкополосного зеркала на этой же длине волны.
Такие зеркала устанавливают внутри резонаторов лазеров и в трактах транспортировки лазерного луча, где почти весь падающий свет должен отражаться без потерь, а сама длина волны заранее точно известна и не меняется.
Узкая специализация под одну длину волны и конкретный угол — это осознанный компромисс: зеркало теряет универсальность (на любой другой длине волны или угле оно отражает заметно хуже), зато именно в своей рабочей точке выдаёт заметно более высокий и стабильный коэффициент отражения, чем любое широкополосное зеркало общего назначения, что напрямую снижает потери мощности лазера внутри всей оптической схемы.
Длина волны 355 нм — одна из типовых рабочих линий твердотельных лазеров этого класса, поэтому такое зеркало обычно применяют именно с лазером указанного типа, а не подбирают его отдельно под каждую конкретную установку.
Характеристики
- Артикул: 39-620; производитель: Edmund Optics
- Тип: зеркало, оптимизированное под лазер Nd:YAG
- Размер: 6.35 x 6.35 мм
- Рабочая длина волны: 355 нм
- Угол падения: 0-45°
Отрасли применения
- Лазерные системы и лазерная обработка материалов
- Научные исследования и опытно-конструкторские работы
Описание семейства продуктов
- >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
- Характеристики высокого порога повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser

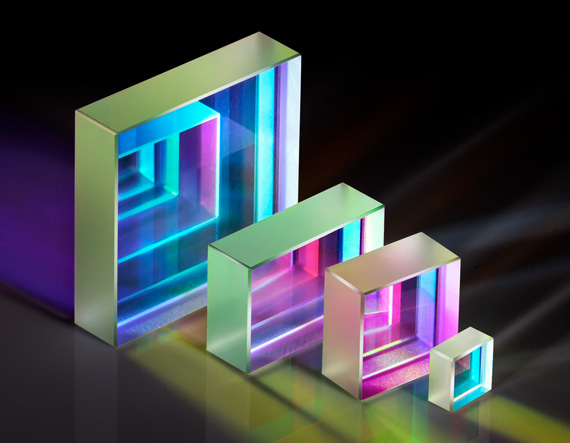

Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
