Поставщик
|
Edmund Optics |
|
Артикул
|
39-657 |
|
Покрытие
|
Laser Mirror (1064nm) |
|
Применение
|
для работы с Nd:YAG лазером |
|
Тип лазера
|
Nd:YAG |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 201
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Подложка
|
Fused Silica |
|
Угол падения (°)
|
0-45 |
|
Толщина (мм)
|
3.18 ±0.20 |
|
Размеры (мм)
|
6.35 x 6.35 +0.00/-0.10 |
|
Расчетная длина волны DWL (нм)
|
1064 |
|
Покрытие
|
Laser Mirror (1064nm) |
|
Порог повреждения, импульсный
|
15 J/cm2 @ 1064nm, 20ns, 20Hz |
|
Тип покрытия
|
Dielectric |
|
Плоскостность поверхности
|
λ/10 |
|
Спецификация покрытия
|
Rabs >99.8% @ 1064nm |
|
Отражение на расчетной длине волны (%)
|
99.8 |
|
Задняя поверхность
|
Commercial Polish |
|
Чистая апертура (%)
|
85 |
|
Параллельность (угл. мин)
|
<3 |
|
Тип
|
Laser Mirror |
|
Качество поверхности
|
10-5 |
Описание
Миниатюрное зеркало 39-657 оптимизировано для основной линии Nd:YAG-лазера 1064 нм. Квадратная подложка размером 6,35 × 6,35 мм и толщиной около 3,18 мм удобна для компактных головок, многопроходных схем и приборов с ограниченным внутренним пространством. Многослойное диэлектрическое покрытие обеспечивает высокое отражение целевой линии и допускает изменение угла падения от 0 до 45°, поэтому один компонент можно использовать как торцевой отражатель или как складывающее зеркало.
Подложка из плавленого кварца сочетает термостабильность и низкое поглощение в ближнем ИК. Для мощного лазера существенны не только номинальные характеристики покрытия, но и размер пучка, импульсная длительность, частота повторения и чистота поверхности. Частица пыли способна вызвать локальный перегрев и повреждение слоя. Зеркало устанавливают в держатель с тонкой угловой регулировкой и минимальным механическим напряжением. Поскольку 1064 нм не видны глазом, юстировку выполняют камерой или преобразующей карточкой при безопасно сниженной мощности. Широкий диапазон рабочих углов облегчает компоновку, но фактическую отражательную способность желательно проверять для выбранной поляризации и геометрии. При нескольких зеркалах накопленная ошибка угла быстро смещает пятно, поэтому юстировку выполняют последовательно от источника к приёмнику, фиксируя каждый уже настроенный узел.
Характеристики
- Тип: зеркало лазерной линии Nd:YAG.
- Размер: 6,35 × 6,35 мм.
- Толщина: около 3,18 мм.
- Подложка: плавленый кварц.
- Покрытие: многослойное диэлектрическое.
- Рабочая длина волны: 1064 нм.
- Угол падения: 0–45°.
- Назначение: высокоэффективное отражение лазера.
Отрасли применения
- Nd:YAG-лазеры и усилители.
- Лазерная резка и сварка.
- Маркировка и микрообработка.
- Оптическая метрология на 1064 нм.
- Диагностика лазерного излучения.
Описание семейства продуктов
- >Коэффициент отражения 99,2 % на частотах гармоник Nd:YAG
- Характеристики высокого порога повреждения лазером
- Качество поверхности 10-5 для уменьшения рассеяния в чувствительных лазерных устройствах
- Также доступны подложки TECHSPEC® Laser Mirror и линейные зеркала TECHSPEC® Yb:YAG Laser

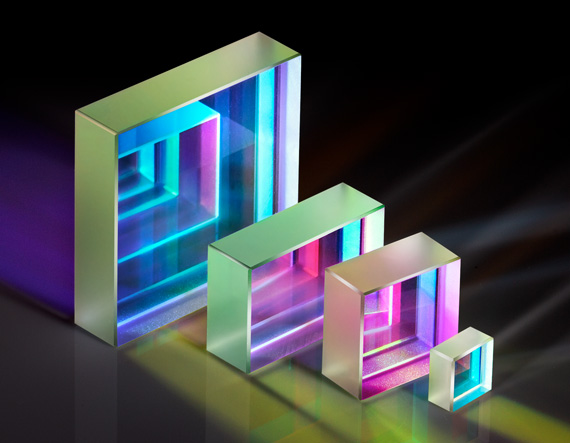

Линейные зеркала TECHSPEC® Nd:YAG Laser сочетают в себе высокую отражательную способность, превосходное качество поверхности и прецизионную плоскостность поверхности, чтобы соответствовать требованиям требовательных применений лазера Nd:YAG. Каждый дизайн покрытия был протестирован для обеспечения высокого порога повреждения лазером для совместимости как с непрерывными, так и с импульсными лазерными системами. Эти лазерные зеркала на подложке из плавленого кварца обладают превосходной термической стабильностью и доступны в круглом, квадратном и прямоугольном профилях. Зеркала TECHSPEC Nd:YAG Laser Line идеально подходят для лабораторий и интеграции в более крупные лазерные системы. Доступны 266-, 355-, 532-, 1064-нм и многолинейные зеркальные покрытия Nd:YAG.
Примечание. Свяжитесь с нами, чтобы узнать о настраиваемых длинах волн, размерах и различных версиях AOI.
