Поставщик
|
Edmund Optics |
|
Артикул
|
45-106 |
|
Покрытие
|
Uncoated |
|
Материал
|
N-BK7 (боросиликатное коронное стекло) |
|
Форма
|
треугольные |
|
Регламент ЕС о регистрации, оценке, разрешении и ограничении использования химических веществ № 197
|
Compliant |
|
RoHS правила ограничения содержания вредных веществ 2015 г.
|
Compliant |
|
Диапазон длин волн (нм)
|
350 - 2200 |
|
Тип
|
Right Angle Prism |
|
Качество поверхности
|
60-40 |
|
Плоскостность поверхности
|
λ/4 |
|
Подложка
|
N-BK7 |
|
Отклонение луча (°)
|
90 |
|
Ориентация изображения
|
Left-Handed |
|
Допуск на размер (мм)
|
±0.1 |
|
Скос
|
Protective bevel as needed |
|
Угловой допуск (угл. мин.)
|
±2 |
|
Покрытие
|
Uncoated |
|
Длина гипотенузы (мм)
|
8.8 |
|
Длина катетов (мм)
|
6.25 |
Описание

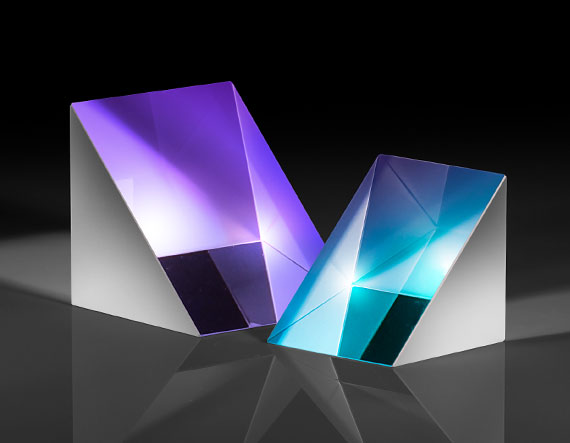

Прямая треугольная призма из N‑BK7 с длиной катетов 6,25 мм без покрытий предназначена для компактных оптических схем, где требуется классическая функция призмы — преломление и поворот луча. Небольшой размер подходит для малогабаритных модулей и лабораторных макетов, а отсутствие покрытий делает компонент универсальным для работы с преломлённым и, при определённых углах, с полностью внутренне отражённым излучением.
Качественная полировка граней и стабильность геометрии обеспечивают предсказуемость траектории луча и низкий уровень рассеяния. Призма может использоваться для демонстрации эффектов преломления и дисперсии, в простых схемах поворота изображения или для ввода/вывода луча в сложные оптические тракты.
Характеристики
- Тип: прямая треугольная призма
- Материал: N‑BK7
- Длина катетов: 6,25 мм
- Покрытие: без покрытий
- Назначение: преломляющий и поворотный элемент в компактных схемах
Отрасли применения
- Учебные и демонстрационные установки
- Малые оптические модули и датчики
- Лабораторные макеты сложных оптических трактов
